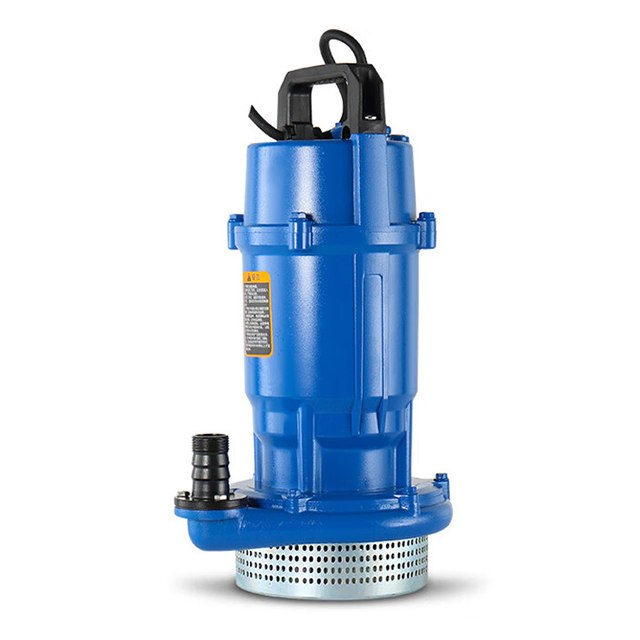

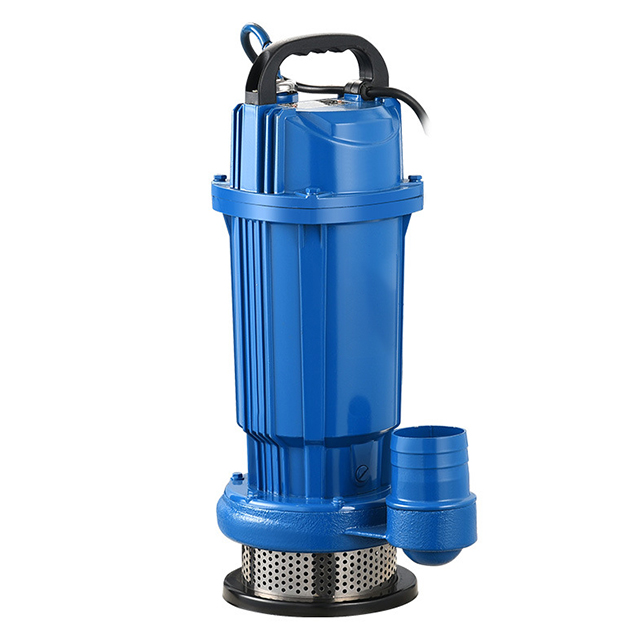

La bomba sumergible monofásica de acero inoxidable tipo QDX es un equipo de transmisión de agua limpia ligera y resistente a la corrosión. Está hecho de fundición de precisión de acero inoxidable, resistente a la corrosión, amigable con el medio ambiente, de apariencia hermosa, de tamaño pequeño y duradero. El motor adopta el aislamiento de la Clase F y está equipado con dispositivos de protección térmica, que extiende en gran medida la vida útil de la bomba. Podemos personalizar los cables anticorrosión, los sellos de la máquina PTFE y la configuración de piezas para líquidos de alta temperatura de acuerdo con los requisitos especiales de los clientes. Adecuado para suministro de energía monofásico de 220 V, ampliamente utilizado en agricultura, construcción, hogares familiares e industriales.
1. Características de la bomba sumergible monofásica de acero inoxidable
Resistencia a la corrosión y prevención de la contaminación
El cuerpo de la bomba, el impulsor, el voluto y otros componentes de flujo están hechos de acero inoxidable 304 o 316L, que es resistente al ácido, el álcali, el agua de mar y los medios corrosivos generales (pH 4-10), adecuados para los altos requisitos de higiene (como las industrias farmacéuticas y alimentarias).
El sello mecánico de doble extremo (hecho de material de carburo de silicio) combinado con el anillo de sellado de fluororruber evita efectivamente que la fuga de líquido y las impurezas externas ingresen, con alta confiabilidad de sellado.
Diseño de protección de seguridad
Equipado con un protector térmico incorporado, corta automáticamente la fuente de alimentación cuando el motor se sobrecalienta, sobrecarga o pierde la fase para evitar quemarse.
Nivel de protección IP68, Nivel de aislamiento F, capaz de operar a largo plazo en entornos con una profundidad de buceo de ≤ 5m.
Ligero y fácil de usar
Estructura compacta (peso 5-20 kg), admite instalación móvil (manguera flexible) o fija (interfaz roscada), sin necesidad de inyección de agua y puede usarse inmediatamente cuando se enciende.
Cable estándar de 10 metros, interruptor flotante opcional para el control automático de parada de inicio.
Eficiente y ahorro de energía
Adoptando un impulsor centrífugo y una estructura de voluta, junto con un motor de alta velocidad de 2860 r/min, la eficiencia de conversión de energía es alta y la operación es suave y de bajo ruido.
2. de bomba sumergible de acero inoxidable Escenarios de solicitud
Campo de aplicación | Propósito específico |
Riego agrícola | Drenaje de tierras de cultivo, bombeo de pozos de agua e riego de rociador de jardín (contenido de arena media ≤ 0.1%, tamaño de partícula ≤ 0.2 mm). |
Drenaje del edificio | Drenaje de agua acumulada en sitios de construcción, drenaje del sótano y suministro de agua temporal para ingeniería municipal. |
| Vida familiar | Suministro de agua residencial, riego de jardín, lavado de vehículos, circulación de estanques de pescado. Asistencia industrial |
Asistencia industrial | Transporte de higiene médica/alimentaria, oxigenación de acuicultura y acuicultura marina (que requiere material 316L). |
3. de bomba sumergible de acero inoxidable Principio de trabajo
La bomba QDX funciona basada en el principio de la fuerza centrífuga:
Fase de arranque: la cámara de la bomba se llena previamente con líquido, y el impulsor gira a alta velocidad debajo del accionamiento del motor.
Proceso de bombeo:
El líquido se arroja desde el centro del impulsor hasta el borde exterior por la fuerza centrífuga, y se descarga de la salida después de ser presurizada por la cubierta del vórtice.
Se forma una zona de baja presión en el centro del impulsor, y el líquido se absorbe continuamente en la cámara de la bomba bajo la presión atmosférica externa.
Garantía de sellado:
El sello mecánico de doble extremo aísla la cámara del motor del medio, evitando que el agua se infiltra en el motor (presión de la cámara de aceite> presión de agua externa) y garantizando la seguridad del aislamiento.
4. Condiciones de servicio para bombas sumergibles de acero inoxidable
1. La profundidad sumergible de la bomba eléctrica no debe exceder los 5 m.
2. La temperatura del medio de transmisión no debe exceder los 60 ℃.
3. Los valores de pH del medio de transmisión son 304 (4-10) y 316 (2-13).
4. El medio de transmisión contiene partículas sólidas con un diámetro que no exceda de 0.2 mm y un volumen que no exceda el 0.1%.
5. de bombas sumergibles de acero inoxidable Guía de selección
La selección debe coincidir con los parámetros operativos y las características medianas, y los pasos clave son los siguientes:
Cálculo de parámetros del núcleo
Caudal (M ³/H): es necesario satisfacer la demanda de agua (como 10-30 m ³/h para riego por tierras de cultivo y 1,5-5 m ³/h para el suministro de agua doméstica).
Cabeza (M): Altura de elevación real+Resistencia de la tubería (se recomienda elegir 1.1-1.2 veces la cabeza nominal para evitar la sobrecarga).
Características del medio: temperatura ≤ 40 ℃, valor de pH 6.5-8.5 (se requiere material 316L para entornos ácidos/alcalinos fuertes).
Tabla de comparación de modelo y rendimiento (modelos comunes de una sola fase de 220V)
Modelo | Fluir | Cabeza | Fuerza | Escenarios aplicables |
QDX1.5-16-0.37 | 1.5 | 16 | 0.37 | Suministro de agua para el hogar, riego de jardín pequeño |
QDX3-20-0.55 | 3 | 20 | 0.55 | Riego de tierras de cultivo/jardín de tamaño mediano |
QDX10-10-0.55 | 10 | 10 | 0.55 | Drenaje del sitio de construcción y bombeo de estanque |
QDX15-10-0.75 | 15 | 10 | 0.75 | Riego de alto flujo, circulación de estanques de acuicultura |
