Las bombas de accionamiento magnético JUSH utilizan un acoplamiento magnético para transmitir la potencia del motor al impulsor sin un sello de eje dinámico convencional. La separación entre el imán impulsor y el líquido bombeado ayuda a reducir las vías de fuga asociadas con los diseños de bombas selladas mecánicamente.
La gama actual de bombas magnéticas JUSH contiene ocho modelos y series de productos, que cubren construcciones de fluoroplástico, revestidas de flúor y de acero inoxidable, así como bombas magnéticas autocebantes, bombas de espiral magnéticas y bombas dosificadoras de engranajes magnéticos. Estos productos están destinados a aplicaciones industriales de transferencia de líquidos y procesamiento de químicos en las que la contención de fluidos, la resistencia a la corrosión y el funcionamiento estable son importantes.
La compatibilidad química está determinada por la configuración completa del material húmedo, la composición del líquido, la concentración, la temperatura de funcionamiento y la presión de funcionamiento. Por lo tanto, cada bomba se especifica según las condiciones reales del proceso.
| Serie de productos | Tipo de producto verificado | Posicionamiento de la página principal |
|---|---|---|

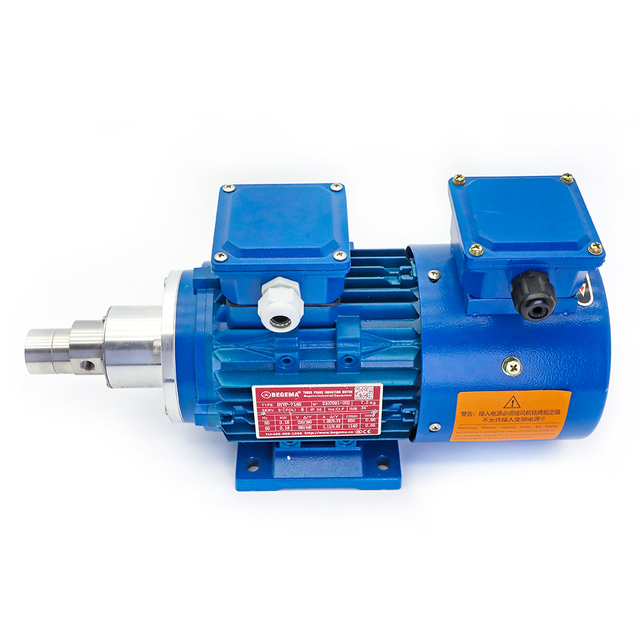

| Bomba dosificadora de engranajes micromagnéticos | Bomba dosificadora de engranajes magnéticos con motor de frecuencia variable a prueba de explosiones | Dosificación de líquido controlada |
| CQB-F | Bomba magnética de aleación fluoroplástica | Transferencia de líquido corrosivo |
| JMC40-25-160P | Bomba magnética de acero inoxidable. | Construcción de accionamiento magnético de acero inoxidable |
| Serie ZFT | Bomba de accionamiento magnético fluoroplástico autocebante | Transferencia de líquidos corrosivos autocebante |
| Tipo CWB | Bomba de desplazamiento magnético | Aplicación de bomba scroll de accionamiento magnético |
| Tipo CQB | Bomba magnética fluoroplástica | Transferencia de accionamiento magnético fluoroplástico |
| Tipo CQB | Bomba magnética revestida de flúor | Construcción húmeda revestida de flúor |
| Tipo de IMD | Bomba magnética de plástico flúor | Transferencia industrial de accionamiento magnético fluoroplástico |
Cada página de producto proporciona la configuración específica del modelo y la entrada de consulta. La selección de la bomba se basa en el flujo requerido, la altura total, la composición del líquido, la concentración, la temperatura, la densidad, la viscosidad, el contenido de sólidos, las condiciones de succión y el entorno de instalación.
Una bomba de accionamiento magnético transfiere torsión a través de un imán de accionamiento externo y un imán de accionamiento interno. Una carcasa de contención separa el líquido bombeado del conjunto de accionamiento externo. Debido a que el par se transmite magnéticamente, la bomba no requiere que el eje giratorio pase a través de un sello de eje mecánico convencional.
Esta construcción reduce la cantidad de puntos de sellado dinámicos entre el líquido bombeado y el entorno circundante. Se aplica ampliamente a tareas de transferencia de fluidos donde el control de fugas y la compatibilidad de materiales son importantes.
Una bomba de accionamiento magnético no funciona sin líquido a menos que el producto esté diseñado y clasificado explícitamente para funcionamiento en seco. El líquido bombeado normalmente proporciona lubricación y eliminación de calor para los componentes internos. El funcionamiento continuo contra una válvula de descarga cerrada también produce calor y debe evitarse.
La gama JUSH incluye productos de bombas magnéticas revestidas de flúor o fluoroplástico CQB-F, CQB, IMD y ZFT. Estas series se presentan por separado porque su material de construcción y disposición hidráulica no son idénticos.
La página del producto ZFT identifica una estructura F46 revestida de acero, componentes magnéticos de neodimio-hierro-boro y una funda de aislamiento no metálica. F46 es la designación industrial china comúnmente asociada con el material de etileno propileno fluorado. Su uso en la estructura húmeda admite aplicaciones que requieren resistencia química de fluoropolímero.
La idoneidad química de cada configuración se basa en la lista completa de materiales húmedos y no en el término general 'fluoroplástico'.
La JMC40-25-160P es la bomba magnética de acero inoxidable incluida en el rango actual JUSH. El acero inoxidable proporciona resistencia mecánica y se utiliza con líquidos compatibles con el grado específico de acero inoxidable y los componentes húmedos restantes.
El acero inoxidable no es universalmente resistente a todos los ácidos, soluciones de cloruro o productos químicos oxidantes. La envolvente operativa del producto está definida por la composición, concentración y temperatura del líquido real.
La serie ZFT es el producto fluoroplástico autocebante dentro de la gama de bombas magnéticas JUSH. Los datos de producto publicados JUSH cubren 12 modelos ZFT.
| Parámetro publicado | Gama de la serie ZFT |
|---|---|
| Caudal | 3,6–60 m³/h |
| Cabeza | 20–45 metros |
| Altura autocebante | 1,5 a 3,0 metros |
| NPSHr | 3,0–4,5 m |
| potencia del motor | 1,5–18,5 kilovatios |
| velocidad de rotación | 2900 rpm |
| Diámetro de entrada × salida | 32 × 25 mm a 80 × 65 mm |
| Número de modelos publicados. | 12 |
La serie ZFT utiliza transmisión magnética y una disposición hidráulica autocebante. Su construcción publicada incluye un cuerpo F46 revestido de acero, imanes de neodimio-hierro-boro y una funda aislante no metálica.
La tabla completa de rendimiento del modelo pertenece a la página del producto ZFT, mientras que esta página de categoría debe conservar el rango de series verificadas anterior y vincularse directamente a los datos completos del modelo.
Las bombas magnéticas JUSH están ubicadas para tareas de transferencia de líquidos industriales que incluyen:
Transferencia de líquidos de procesos químicos
Transferencia de ácidos y álcalis con materiales húmedos compatibles
Transferencia de solvente con compatibilidad verificada de materiales y motores.
Sistemas de circulación y descarga.
Manipulación de productos químicos para el tratamiento del agua
Transferencia de procesos farmacéuticos y de química fina.
Circulación de líquidos para galvanoplastia y tratamiento de superficies.
Sistemas de proceso que requieren rutas de fuga reducidas en el sello del eje
Entrega de líquido medida utilizando el producto dosificador de engranaje magnético
Transferencia autocebante mediante la serie ZFT
La idoneidad de la aplicación depende del rango hidráulico específico del modelo, los materiales húmedos y los límites operativos publicados para cada serie.
| Característica | Bomba de accionamiento magnético | Bomba sellada mecánicamente |
|---|---|---|
| Transmisión de par | Acoplamiento magnético | Conexión directa al eje |
| Sello de eje dinámico | No se utiliza en la disposición de accionamiento magnético estándar | Sello mecánico usado |
| Estructura de contención primaria | Carcasa de contención y estructura de sellado estático. | Caras de sello mecánico y sellos estáticos |
| Ruta de fuga asociada con el sello del eje | Remoto | Presente y controlado por sello mecánico. |
| Sensibilidad al funcionamiento en seco | Normalmente alto | Depende del diseño del sello y de la bomba |
| Eliminación de calor interna | Depende de la circulación del líquido. | Depende de la bomba y la disposición del sello |
| Enfoque de mantenimiento típico | Cojinetes, carcasa de contención y acoplamiento magnético. | Sello mecánico, cojinetes y componentes del eje. |
Los factores de ingeniería decisivos son la compatibilidad de los líquidos, el punto de servicio requerido, las condiciones de succión, la temperatura, el contenido de sólidos y el entorno de mantenimiento.
Cada consulta de bomba magnética se procesa con los siguientes datos de funcionamiento:
Caudal requerido en m³/h
Altura total requerida en metros
Nombre líquido y composición química.
Concentración
Temperatura de funcionamiento y máxima
Densidad y viscosidad
Presencia y tamaño de sólidos suspendidos.
Condición de succión y NPSH disponible
Altura de autocebado requerida
Operación continua o intermitente
Tensión, frecuencia y fase del motor.
Instalación interior o exterior
Requisitos de motores para áreas peligrosas
Estándar de conexión y diámetro de tubería.
Proporcionar estos parámetros permite que la serie del producto, el modelo hidráulico, los materiales húmedos, el motor y la configuración de conexión coincidan con el servicio indicado.
Las bombas magnéticas se instalan sobre una base rígida y nivelada con tuberías de succión y descarga correctamente soportadas. Las cargas de las tuberías no se transfieren a las boquillas de la bomba.
La línea de succión se mantiene corta y directa. Se evitan bolsas de aire, restricciones innecesarias y tuberías de succión de tamaño insuficiente. El NPSH disponible permanece por encima del NPSH requerido por la bomba en el punto de operación.
Antes del arranque, la carcasa de la bomba y el circuito de circulación interna requerido se llenan de líquido. Las bombas magnéticas estándar no funcionan en seco. La válvula de descarga no se mantiene completamente cerrada durante el funcionamiento continuo porque el rumbo muerto convierte la energía del motor en calor.
La bomba se detiene inmediatamente cuando se produce vibración anormal, ruido, aumento de temperatura, pérdida de flujo o presión inestable. Los componentes internos se inspeccionan en busca de desgaste, obstrucción y pérdida de lubricación antes de que se reanude la operación.
El mantenimiento de rutina incluye:
Inspección de la bomba en busca de fugas y ruidos anormales.
Comprobación de la corriente del motor y la temperatura de funcionamiento.
Registro de presión de succión, presión de descarga y flujo.
Inspección de cojinetes internos y componentes de empuje.
Comprobación de la carcasa de contención en busca de desgaste o daños
Eliminación de depósitos cristalizados antes de reiniciar la bomba.
Confirmación de rotación libre después de un apagado prolongado
Mantener las partículas magnéticas alejadas de los componentes magnéticos internos
Reemplazo de componentes desgastados con piezas especificadas para el modelo exacto de bomba
Los registros de mantenimiento deben incluir el modelo, número de serie, líquido manipulado, horas de funcionamiento, resultados de la inspección y componentes reemplazados.
Una bomba de accionamiento magnético transmite el par del motor al impulsor mediante un acoplamiento magnético. Una carcasa de contención separa el líquido bombeado del sistema de accionamiento externo, eliminando la disposición convencional de sello de eje giratorio.
Los productos de accionamiento magnético descritos en esta página no utilizan un sello de eje mecánico dinámico convencional. Los sellos estáticos y la estructura de contención siguen siendo parte del límite de presión.
Las bombas magnéticas estándar de esta página se tratan como bombas que no funcionan en seco. Se requiere líquido para la lubricación interna y la eliminación del calor.
La serie ZFT es la bomba de accionamiento magnético fluoroplástico autocebante de la gama actual de bombas magnéticas JUSH.
La gama ZFT publicada cubre un caudal de 3,6 a 60 m³/h, una altura de 20 a 45 m, una altura autocebante de 1,5 a 3,0 m y una potencia de motor de 1,5 a 18,5 kW en 12 modelos.
La cotización se basa en el flujo, la altura, la composición del líquido, la concentración, la temperatura, la densidad, la viscosidad, el contenido de sólidos, las condiciones de succión, los requisitos del motor y las conexiones de las tuberías.
