Tutorial de instalación de bomba centrífuga vertical multietapa CDL/CDLF: 3 pasos para lograr el éxito y reducir la tasa de fallas

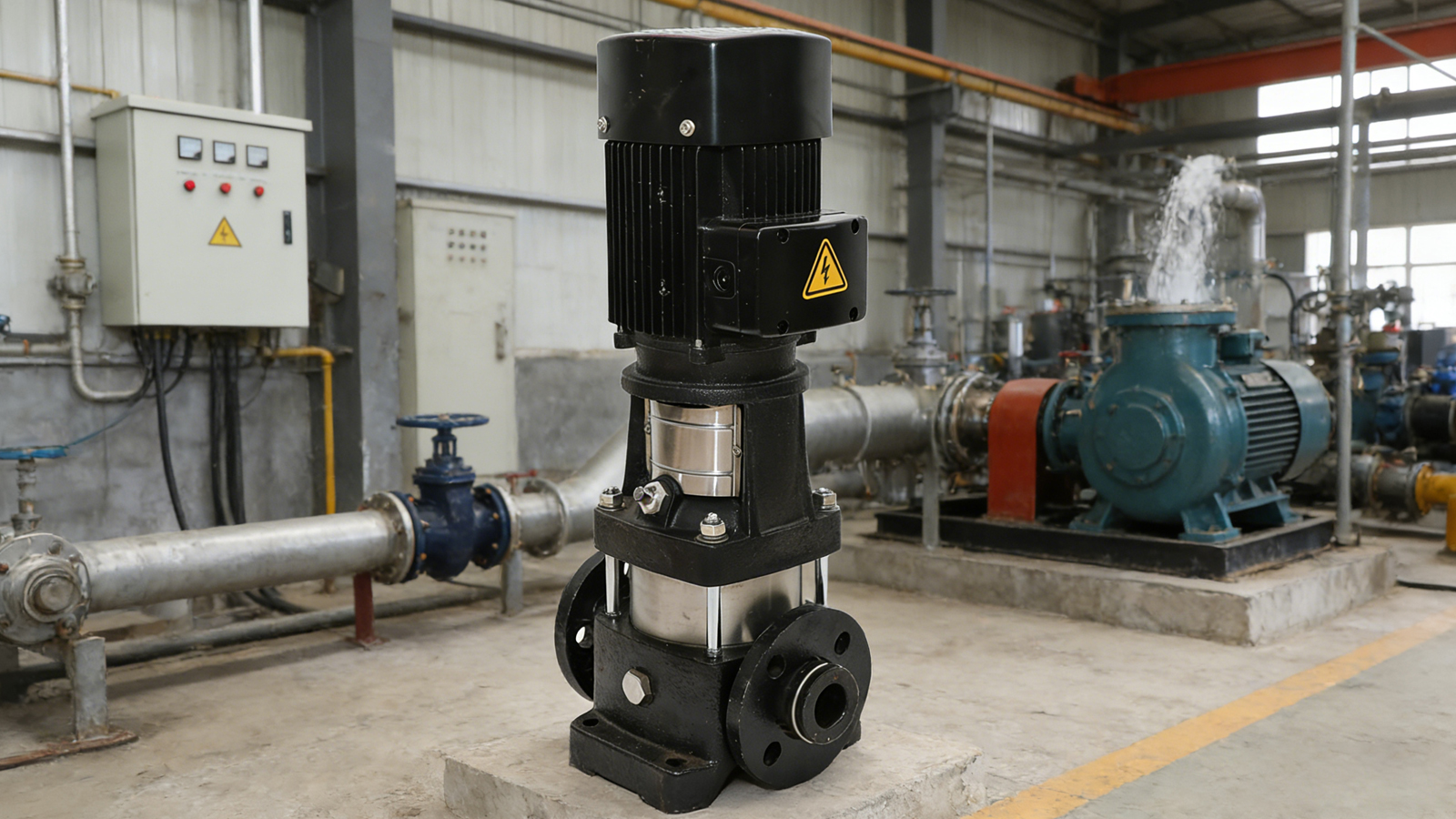

Las bombas centrífugas multietapa verticales CDL/CDLF , con su estructura compacta y alta eficiencia energética, se utilizan ampliamente en el suministro de agua de edificios, la producción industrial y el tratamiento de agua. Sin embargo, la mayoría de las fallas de los equipos no se deben a la calidad del producto, sino a una instalación inadecuada, lo que causa problemas menores como vibración y ruido, y flujo insuficiente, o problemas más graves como fugas en los sellos, desgaste del impulsor y reducción de la vida útil del equipo. Este artículo proporciona un tutorial de instalación práctico y simplificado, que se centra en un 'proceso central de 3 pasos + detalles clave', y al mismo tiempo considera las diferencias materiales entre las bombas CDL y CDLF. Esto ayuda a los instaladores a instalar las bombas de forma rápida y correcta, reduciendo las tasas de fallos desde el principio.

Nota: Antes de la instalación, asegúrese de que el modelo del equipo coincida con las condiciones de funcionamiento. Las bombas CDL de hierro fundido son adecuadas para aplicaciones de agua limpia, mientras que las bombas CDLF de acero inoxidable son adecuadas para aplicaciones resistentes a la corrosión. El proceso de instalación principal es el mismo para ambos; Sólo el material de la tubería y la protección del sellado requieren ajustes específicos. Prepare las siguientes herramientas con anticipación: llave, nivel, llave dinamométrica, sellador, almohadillas amortiguadoras de vibraciones y filtro (CDLF es compatible con filtros de acero inoxidable).

Paso 1: Preparación preliminar + Fijación de la base, establecimiento de una base sólida para la instalación

La preparación previa y la fijación de los cimientos son cruciales para evitar fallos de funcionamiento posteriores. Los principios básicos son 'nivelar, alinear y prevenir impurezas'. Los procedimientos específicos son los siguientes:

1. Entorno de instalación y pretratamiento de tuberías:

Elija un lugar de instalación bien ventilado, seco y espacioso, dejando al menos 30 cm de espacio de mantenimiento entre la bomba y las paredes y el equipo circundante para evitar daños por humedad al motor (aunque las bombas de acero inoxidable CDLF son resistentes a la corrosión, el motor aún necesita protección contra la humedad). Para las tuberías, el diámetro de las tuberías de entrada y salida no debe ser menor que el diámetro de la interfaz del cuerpo de la bomba para reducir la pérdida de resistencia. Las bombas CDL se pueden utilizar con tuberías de hierro fundido o galvanizadas, mientras que las bombas CDLF de acero inoxidable requieren tuberías de acero inoxidable o PPR para evitar la corrosión o la precipitación de impurezas causadas por el contacto entre materiales diferentes. Simultáneamente, inspeccione las paredes internas de las tuberías, eliminando óxido, escoria de soldadura, desechos, etc. Si es necesario, instale un filtro (precisión de la pantalla del filtro ≤1 mm) en la tubería de entrada para evitar que entren impurezas en el cuerpo de la bomba, desgastando el impulsor y obstruyendo los componentes del flujo.

2. Fijación de Bases y Nivelación de Equipos:

Primero, coloque almohadillas amortiguadoras de vibraciones (el material de goma es suficiente; para condiciones industriales de alta temperatura, use almohadillas amortiguadoras de vibraciones resistentes a altas temperaturas) en el lugar de instalación. Coloque el cuerpo de la bomba de manera estable sobre las almohadillas amortiguadoras de vibraciones, asegurando un ajuste perfecto entre la base del cuerpo de la bomba y la superficie de montaje. Utilice un nivel para comprobar la nivelación del cuerpo de la bomba; Tanto los errores de nivel longitudinal como lateral deben controlarse dentro de 0,1 mm/m; una desviación de nivel excesiva generará fuerza radial durante la operación, lo que provocará desgaste del eje y mayor vibración. Después de confirmar la nivelación, asegure la base firmemente con pernos de expansión. Apriete la llave dinamométrica según los requisitos del manual del equipo (25-35 N·m para modelos estándar) para evitar que los pernos flojos causen resonancia.

2. Verificación del motor y del cuerpo de la bomba:

Antes de la instalación, gire manualmente el eje de la bomba para asegurarse de que gire libremente sin atascos ni ruidos anormales. Verifique que el cableado del motor sea correcto. Las bombas CDL/CDLF suelen ser motores asíncronos trifásicos de 380 V; asegúrese de que las fases del cableado sean consistentes y que la conexión a tierra sea confiable para evitar que la operación monofásica queme el motor. Compruebe también el estado de las juntas. Para las bombas CDL, las juntas de caucho de nitrilo deben estar intactas; En el caso de las bombas CDLF, las juntas de caucho fluorado deben ajustarse perfectamente. Reemplace inmediatamente cualquier sello envejecido o deformado.

Paso 2: Conexión de tubería + Protección de sellado para eliminar riesgos de fugas.

El núcleo de la conexión de la tubería es 'un sellado hermético y una distribución uniforme de la tensión' para evitar que la tensión de la tubería se transmita al cuerpo de la bomba. Al mismo tiempo se toman medidas de protección en función de las propiedades del material. Los pasos específicos son los siguientes:

1. Conexión del tubo de entrada

La conexión de la tubería de entrada debe ser 'corta, recta y sin fugas': minimice la longitud de la tubería de entrada y reduzca la cantidad de codos, válvulas y otros componentes que causan resistencia localizada (si se requieren válvulas, use válvulas de compuerta en lugar de válvulas de bola para reducir la resistencia). Aplique un sellador adecuado a la junta (sellador común para bombas CDL, sellador resistente a la corrosión para bombas CDLF) y apriete la brida o la junta roscada uniformemente con una llave para evitar tensiones localizadas excesivas que podrían deformar la junta. Se debe prestar especial atención a: el tubo de entrada no debe tener pendiente inversa para evitar la acumulación de agua y aire; la entrada de succión del cuerpo de la bomba debe estar alineada con la junta de la tubería; Está estrictamente prohibido juntar las tuberías a la fuerza para evitar tensiones en el cuerpo de la bomba y provocar una desviación de la concentricidad del eje.

2. Conexión de la tubería de salida

Se debe instalar una válvula de retención en la tubería de salida (cerca de la salida de la bomba) para evitar el reflujo del medio durante el apagado, lo que podría impactar el impulsor y provocar que se invierta y se dañe. También se debe instalar un manómetro para controlar la presión de funcionamiento y evitar el funcionamiento con sobrepresión. Asegúrese de que los puntos de conexión estén sellados herméticamente. Se pueden agregar juntas aislantes en la conexión entre la bomba de acero inoxidable CDLF y la tubería para evitar la corrosión electroquímica. La tubería debe fijarse con soportes independientes para evitar que el peso de la tubería se transfiera al cuerpo de la bomba. El espacio entre los soportes debe ajustarse de acuerdo con el diámetro de la tubería (el espacio entre los soportes para tuberías DN50 no debe exceder los 2 m) para evitar que la oscilación de la tubería cause vibraciones en la bomba durante el funcionamiento.

3. Protección bajo Condiciones Especiales de Operación:

En condiciones de alta temperatura (temperatura media > 80 ℃), las bombas CDLF deben utilizar tuberías y sellos resistentes a altas temperaturas. Se deben instalar juntas de expansión en la interfaz entre la tubería y el cuerpo de la bomba para absorber la expansión y contracción de la tubería causada por los cambios de temperatura. En condiciones corrosivas, las interfaces de las tuberías de las bombas CDLF deben tratarse adecuadamente para prevenir la corrosión y evitar fugas de medios y la corrosión de los componentes circundantes. Cuando se instala al aire libre, se debe instalar una cubierta contra la lluvia en el cuerpo de la bomba y el motor debe estar adecuadamente impermeabilizado para evitar la infiltración de agua de lluvia y su mal funcionamiento.

Paso 3: Puesta en marcha y operación de prueba + Pruebas de aceptación para garantizar un funcionamiento estable

Después de la instalación, no lo opere a plena carga inmediatamente. La puesta en servicio es necesaria para identificar problemas potenciales y confirmar que los parámetros de funcionamiento del equipo son normales. Los procedimientos específicos son los siguientes:

1. Cebado y purga de la bomba para evitar el funcionamiento en seco

La bomba CDL/CDLF es una bomba centrífuga. Antes de empezar, es necesario llenar el cuerpo de la bomba con el medio a transportar. Cierre la válvula de salida y abra la válvula de ventilación para expulsar el aire del cuerpo de la bomba y la tubería. Si el aire no se expulsa por completo, se producirá funcionamiento en seco y cavitación, lo que provocará desgaste del impulsor y flujo insuficiente. Después de la ventilación, cierre la válvula de ventilación y revise nuevamente el cuerpo de la bomba y las interfaces de la tubería para confirmar que no haya fugas.

2. Operación de prueba paso a paso y monitoreo de parámetros:

Arranque el motor y déjelo funcionar sin carga durante 3 a 5 minutos. Observe si la vibración y el ruido del cuerpo de la bomba son normales (velocidad de vibración efectiva ≤ 4,5 mm/s, ruido ≤ 85 dB) y si el aumento de temperatura del motor está dentro del rango permitido (generalmente sin exceder los 75 ℃). Después de que no se encuentren anomalías sin carga, abra lentamente la válvula de salida y ajuste gradualmente el caudal al valor operativo requerido. Al mismo tiempo, controle las lecturas del manómetro y del amperímetro para garantizar que la altura y el caudal cumplan con los requisitos de diseño y que la corriente del motor no exceda el valor nominal. Durante la operación, concéntrese en verificar si hay fugas en los sellos. Para las bombas CDLF, observe si hay marcas de corrosión anormales en las piezas de acero inoxidable.

3.Aceptación y Registro de Datos:

Después de 1 a 2 horas de operación de prueba continua, si no se producen vibraciones anormales, fugas o ruido excesivo, la aceptación está completa. Durante la etapa final, limpie el sitio de instalación, apriete todos los pernos y registre los detalles de la instalación (incluido el modelo del equipo, la ubicación de la instalación, los parámetros de operación de prueba y la condición del sellado) para proporcionar una base para el mantenimiento futuro. Nota: Después de la prueba, vuelva a verificar los sellos. Si encuentra una ligera fuga, apriete los pernos de la interfaz adecuadamente; si la fuga es grave, reemplace los sellos.

Errores comunes de instalación y consejos para solucionar problemas

1. Errores comunes de instalación y cómo evitarlos

Error 1: Descuidar la nivelación y alineación, simplemente fijar la base. Consecuencia: Fuertes vibraciones durante el funcionamiento, desgaste acelerado del eje y fácil fallo de las juntas. Evitación: Calibre estrictamente con un nivel para garantizar que el error horizontal cumpla con el estándar.

Error 2: tubería de entrada con fugas, ventilación incompleta. Consecuencia: El funcionamiento en seco provoca fricción seca en el impulsor y frecuentes fallos por cavitación. Medidas a evitar: Verifique la estanqueidad después de la conexión y asegúrese de que haya una ventilación completa durante el cebado de la bomba.

Error 3: Peso de la tubería transferido al cuerpo de la bomba. Consecuencia: Deformación del cuerpo de la bomba, desviación de concentricidad y reducción del caudal. Evitación: Instale soportes de tubería independientes para distribuir el peso de la tubería.

2. Puntos clave para la prevención de fallas

Limpie periódicamente el filtro de la tubería de entrada de agua para evitar la acumulación de impurezas; evitar el contacto entre la bomba CDL y medios corrosivos; seleccione el material de acero inoxidable apropiado (304/316L) para la bomba CDLF según la intensidad de la corrosión; después de las primeras 100 horas de funcionamiento después de la instalación, verifique el apriete de los pernos y el estado del sello, y realice ajustes y mantenimiento oportunos para reducir aún más la tasa de fallas.

Los principios básicos de la instalación de bombas centrífugas multietapa verticales CDL/CDLF son 'fijación firme de los cimientos, conexiones de tuberías herméticas y puesta en servicio y operación estables'. Estos tres pasos cubren todo el proceso desde la preparación hasta la aceptación, teniendo en cuenta los requisitos de compatibilidad de diferentes materiales y condiciones de operación. Una instalación adecuada no sólo evita fallas comunes como vibración, fugas y flujo insuficiente, sino que también extiende la vida útil del equipo y mejora la eficiencia operativa. Para condiciones de operación complejas (como alta temperatura, alta presión y corrosión fuerte), se recomienda consultar el manual del equipo o técnicos profesionales para personalizar un plan de instalación.
