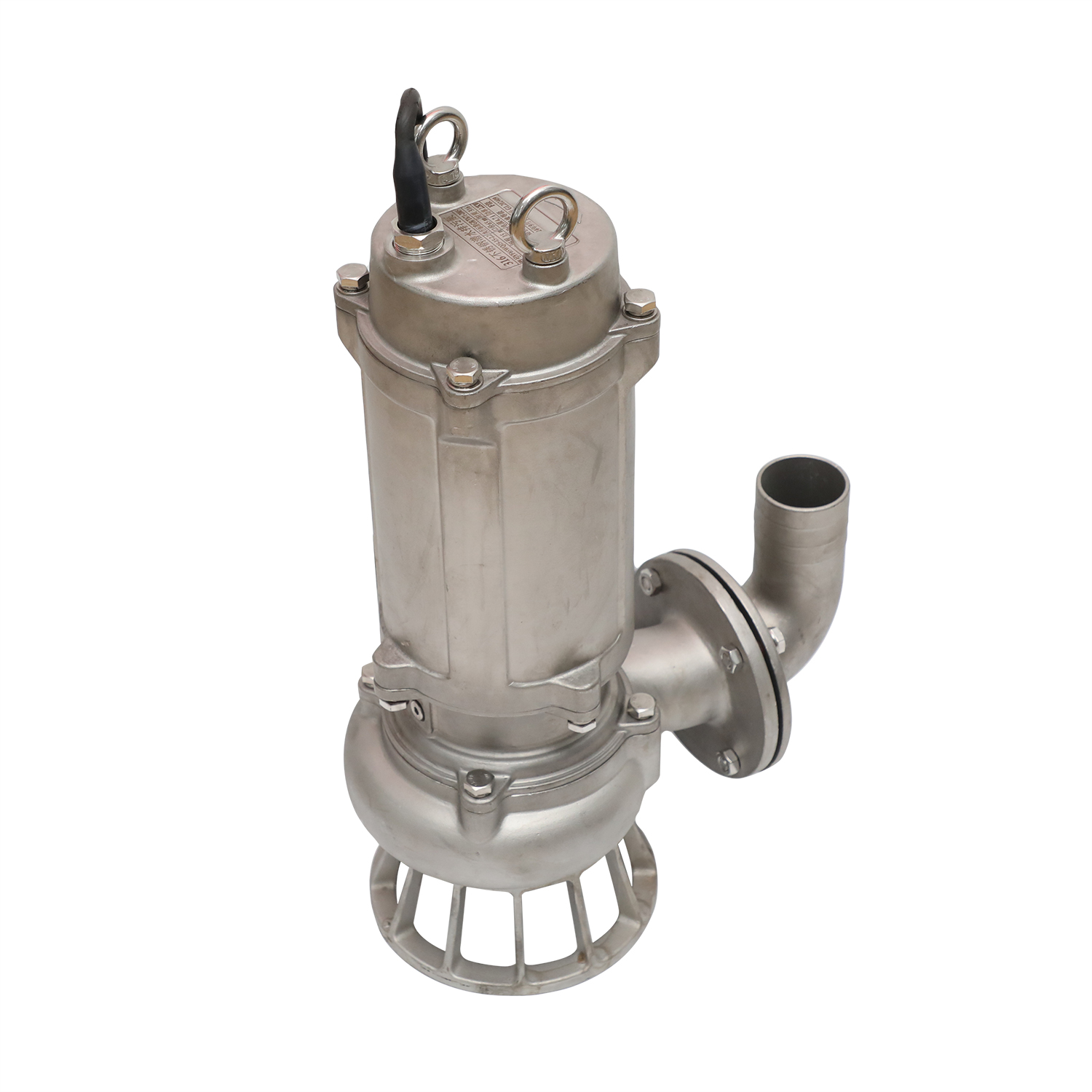

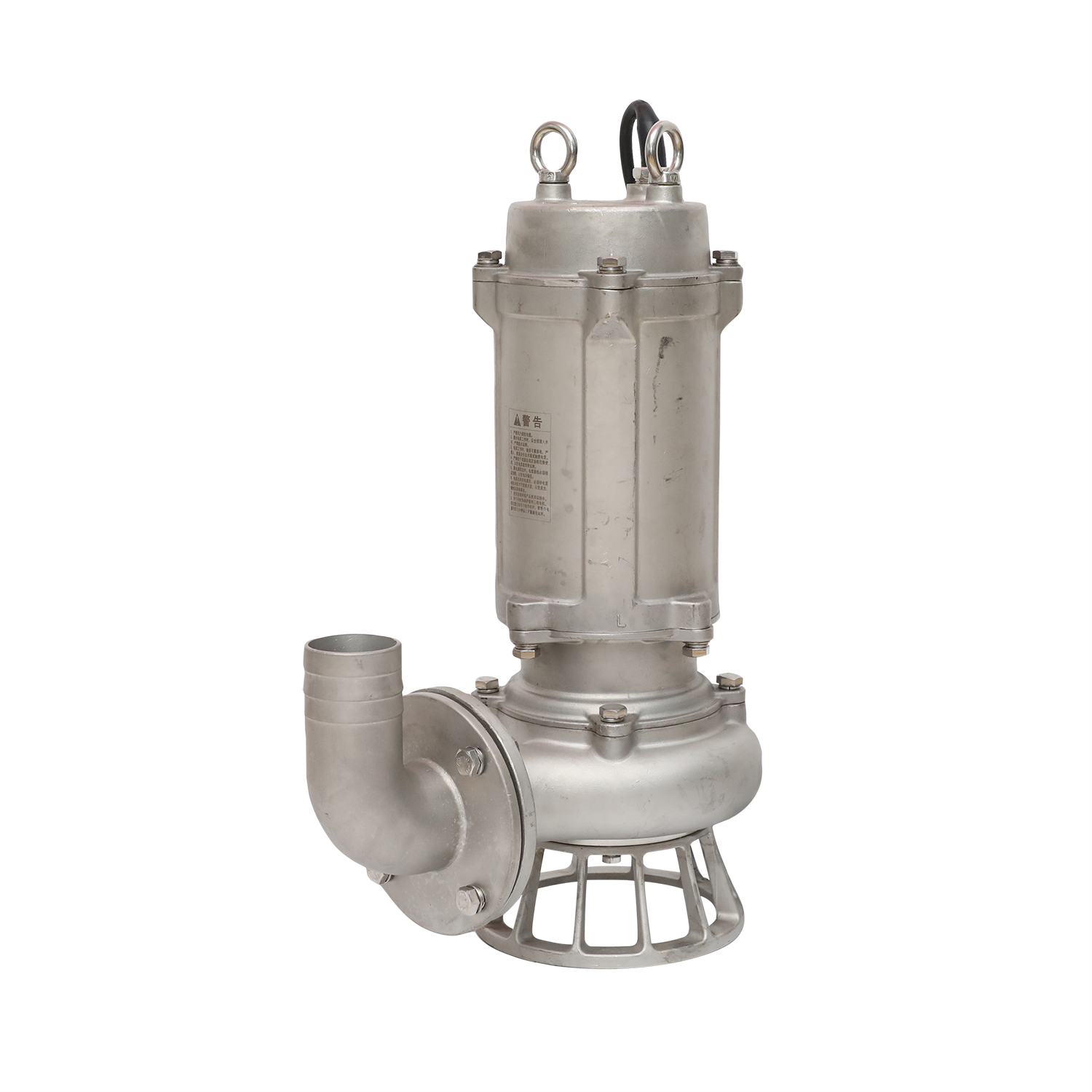

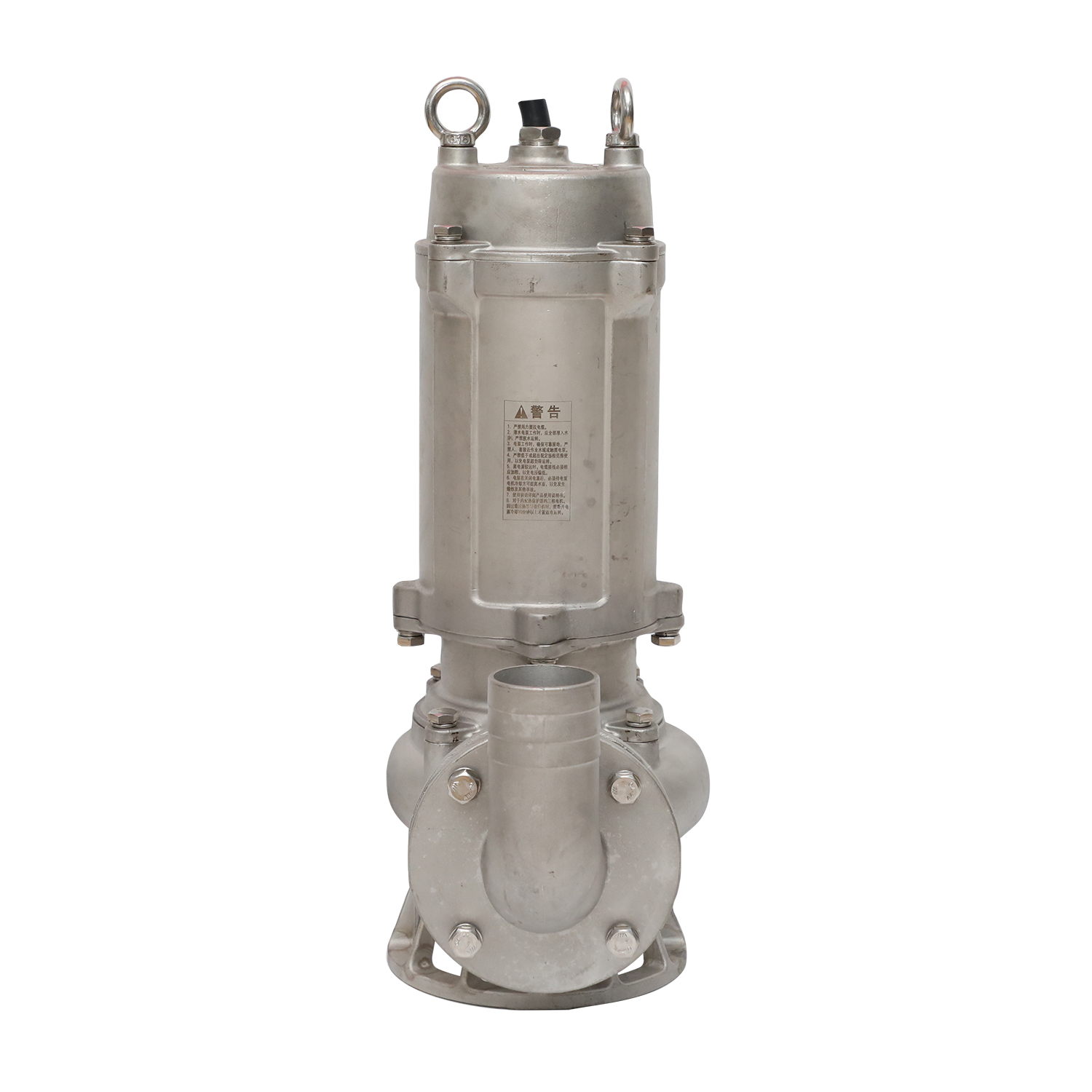

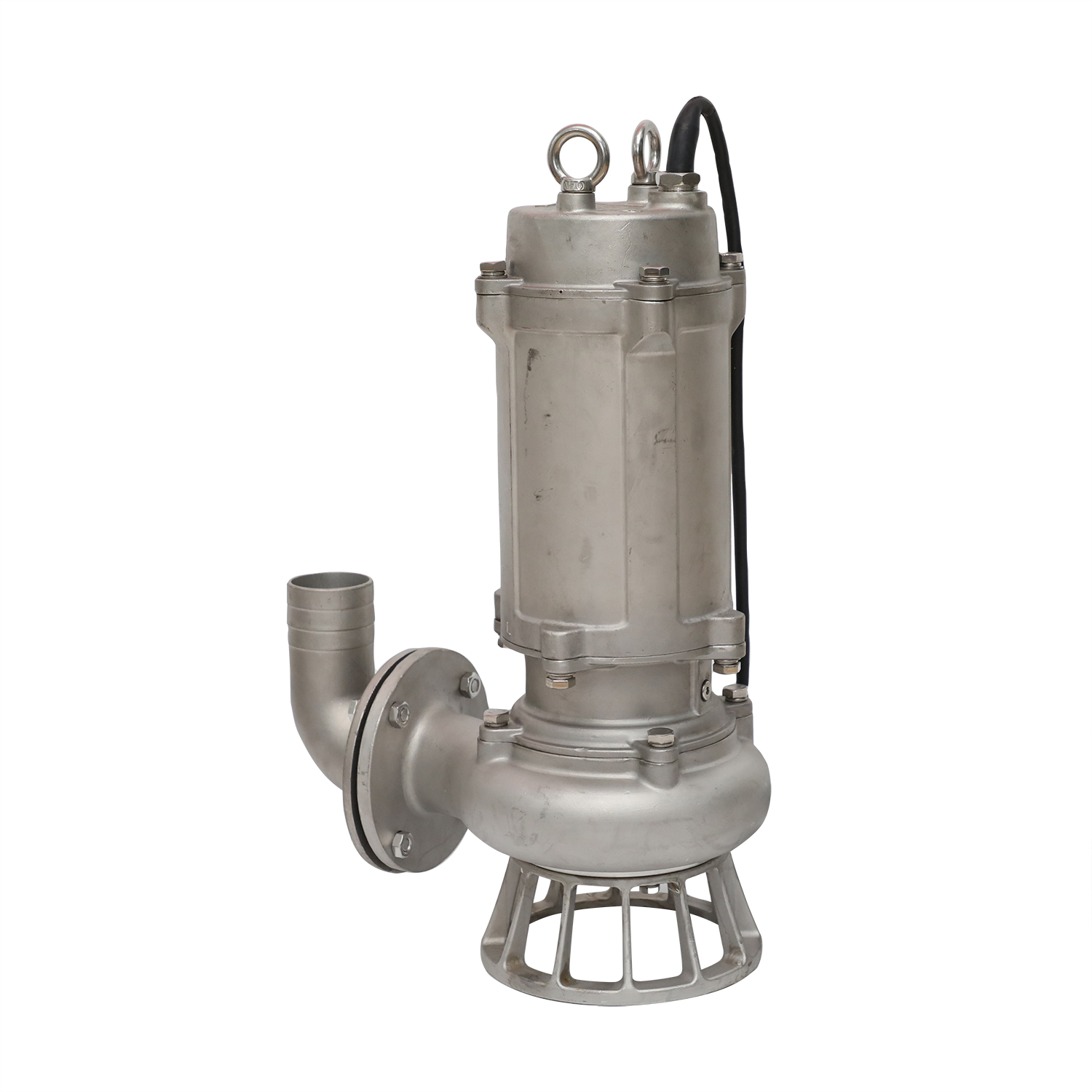

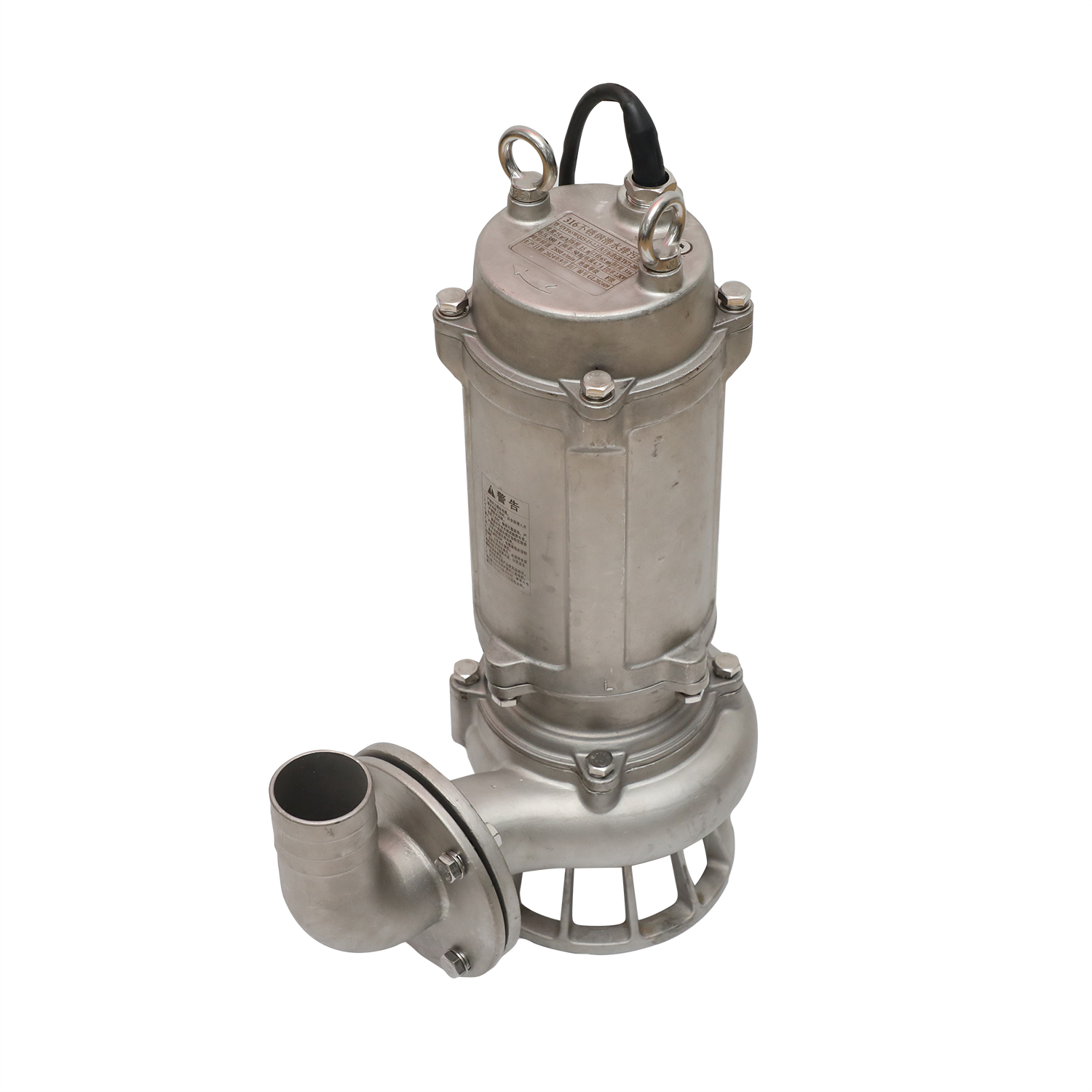

La bomba de aguas residuales sumergibles de la serie QW es una solución de bombeo de alto rendimiento diseñada para el manejo eficiente de aguas residuales, aguas residuales y lodo. Diseñado para la confiabilidad a largo plazo, esta bomba puede operar completamente sumergida en el agua, por lo que es ideal para aplicaciones de tratamiento de aguas residuales municipales, industriales y nacionales. Con su diseño compacto, construcción robusta e impulsor resistente a la obstrucción, la bomba QW ofrece una eficiencia y durabilidad sobresalientes incluso en entornos hostiles.
Índice | Alcance |
Fluir | 10–3000 m³/h |
Cabeza | 2 ~ 66 m |
Fuerza | 0.75–250 kW |
A través del diámetro sólido | 25 ~ 110 mm |
Voltaje | 380V / 415V / 440V (personalizable para diferentes regiones) |
Frecuencia | 50Hz / 60Hz |
Temperatura media | ≤ 60 ° C (personalizable para temperaturas más altas) |
Opciones de material | Hierro fundido, acero inoxidable, aleación resistente al desgaste |
1. Ruta de flujo de atenuamiento
Las cuchillas en espiral abiertas crean un vórtice centrífugo para separar sólidos, logrando un rendimiento de hasta el 80% del diámetro de entrada (por ejemplo, el modelo 100QW puede manejar sólidos de 80 mm).
2. Protección de sellado triple
Capa de sellado | Material | Objetivo de protección |
Sello mecánico principal | Titanio de carburo de silicio/tungsteno (sic/tic) | Bloquear las aguas residuales para ingresar al motor |
Sello mecánico secundario | Cerámico de grafito | Sello de doble seguro |
Sensor de fuga de la cámara de aceite | 304 sonda de acero inoxidable | Monitoreo en tiempo real del estado de sellado |
3. Sistema de motor de servicio pesado
Clase de aislamiento: F (resistencia a la temperatura de 155 ° C)
Clasificación de protección: IP68 (operación sumergible las 24 horas)
Método de enfriamiento: el enfriamiento refrigerado por líquido con el diseño del disipador de calor asegura que no se reduzca a temperaturas ambientales de hasta 45 ° C
Ejemplo: QW 100-30-15
Código de la serie de bombas de aguas residuales de QW-sumergibles
Diámetro de 100 entradas (mm)
Cabeza de 30 clasificaciones (M)
15 potencia motora (KW)
Fuerte capacidad para manejar desechos sólidos y fibrosos
Larga vida útil con materiales duraderos
Diseño de eficiencia energética y ecológica
Métodos de instalación flexibles (móvil o fijo)
Requisitos de mantenimiento mínimos
La serie QW ofrece varios modelos y configuraciones para satisfacer las diferentes necesidades de aplicaciones:
Tipo estándar de QW: para las aguas residuales generales y la transferencia de aguas residuales.
QW Tipo de alto flujo: diseñado para bombeo de aguas residuales de gran volumen.
QW Tipo de cabeza alta: adecuado para aplicaciones que requieren una mayor presión de descarga.
Tipo a prueba de explosión: para usar en entornos peligrosos con gases inflamables.
Tipo portátil: liviano y móvil para uso temporal o de emergencia.
La bomba de alcantarillado QW adopta un diseño integrado de motor y bomba con una estructura vertical, lo que facilita la instalación directamente en un sumidero o pozo de aguas residuales sin estructuras de montaje adicionales. Los componentes principales incluyen:
Motor: completamente sellado con aislamiento de clase F y grado de protección IP68.motor eléctrico sumergido
Carcasa de la bomba : hecha de hierro fundido o acero inoxidable para resistencia a la corrosión y resistencia estructural.
Impulsor : diseño de un solo canal o doble canal, disponible en hierro fundido, acero inoxidable o aleación resistente al desgaste.
Sello mecánico : disposición de sello de doble extremo para evitar fugas y extender la vida útil.
Sistema de cojinetes : rodamientos de alta calidad y lubricados con grasa para una operación lisa y estable.
Entrada de cable : glándula de cable impermeable para evitar la entrada de agua.
La bomba de aguas residual sumergible QW está diseñada con varias ventajas únicas:
Rendimiento sin cierre: el diseño especial del impulsor evita bloqueos de partículas sólidas y desechos fibrosos.
Alta eficiencia hidráulica: los canales de flujo optimizados reducen el consumo de energía y mejoran el rendimiento del bombeo.
Totalmente sumergible: el motor y la bomba funcionan bajo el agua durante períodos prolongados sin sobrecalentamiento.
Materiales resistentes a la corrosión: múltiples opciones de materiales para diferentes tipos de líquidos, desde aguas residuales domésticas hasta productos químicos industriales.
Opciones de control automáticas: se pueden equipar con interruptores flotantes o paneles de control para operación automática.
Bajo ruido y vibración: el rendimiento tranquilo lo hace adecuado para entornos residenciales y públicos.
Instalación y mantenimiento fácil: el sistema de riel de guía permite la extracción rápida sin drenar el sumidero.
La bomba QW es versátil y ampliamente utilizada en múltiples industrias:
Tratamiento de aguas residuales municipales : bombear aguas residuales desde áreas residenciales, comerciales e industriales hasta plantas de tratamiento.
Control y drenaje de inundaciones : eliminar el agua de la inundación de calles, túneles y sótanos.
Aguas residuales industriales : manejo de aguas residuales de fábricas, plantas químicas y procesos de fabricación.
Deshinging del sitio de construcción : drenaje de agua de sitios de excavación y túneles.
Riego y drenaje agrícola : gestión del agua de riego y eliminación del exceso de agua de lluvia de las tierras de cultivo.
Instalaciones públicas : utilizados en hospitales, escuelas y hoteles para el alta de aguas residuales.
Bombeo del tanque séptico : transferencia de lodo y aguas residuales de sistemas sépticos a instalaciones de tratamiento.
La bomba de alcantarillado QW funciona utilizando el principio de bombeo centrífugo:
El motor impulsa el impulsor, que gira a alta velocidad.
El líquido entra en el ojo del impulsor y se acelera hacia afuera a través de la fuerza centrífuga.
Esto crea un área de baja presión en la entrada, atrayendo más líquido.
La velocidad del líquido se convierte en energía a presión en la carcasa de la bomba, lo que permite que se descargue.
El diseño de pasaje especial del impulsor permite que la bomba maneje líquidos que contienen partículas sólidas (hasta 80 mm) y materiales fibrosos sin obstruir.
Ruta de flujo que nunca obstruye
El impulsor helicoidal patentado genera flujo de vórtice axial, empujando sólidos directamente fuera de la bomba sin puntos muertos.
SELLOS EXTREMADO LARGA LARGA:
Sistema de lubricación de dual mecánica + baño de baño, vida útil de hasta 12,000 horas (bombas comunes ≤ 5,000 horas).
Características de seguridad inteligentes:
Sensor de temperatura de devanado incorporado, alarma de fuga, módulo de protección contra sobrecarga y soporte de monitoreo remoto de IoT.
Ahorro de energía y alta eficiencia:
Modelo hidráulico optimizado, 18% -22% de ahorro de energía en comparación con las bombas de aguas residuales tradicionales (informe de prueba de terceros: estándar EN 12262).
Mantenimiento modular:
El sistema de acoplamiento automático para los rieles de guía permite una instalación rápida en 3 minutos, eliminando la necesidad de que el personal descienda el pozo.
Para aguas residuales que contienen partículas sólidas grandes: elija una bomba de vórtice (como la serie SEV) o una bomba de corte (como el Myers 3RMW).
Para pozos profundos/tanques de aguas residuales fijos: elija un QW sumergible o una bomba de serie estable, prestando atención a la clasificación de sellado (IP68) y el material (hierro fundido/acero inoxidable).
Para aplicaciones no potenciadas/móviles: elija una camioneta de bomba de autoiming diesel (como el 200JCQF500).
Para el retorno de lodo: elija una bomba de retorno de alto flujo de cabeza baja (serie QJB-W).
Para la dosificación química: elija una bomba de medición inteligente (Grundfos Smart Series), que requiere una interfaz de comunicación compatible.
La selección real debe basarse en una consideración integral de la velocidad de flujo, la cabeza, las características de los medios (contenido de sólidos, correos) y entorno de instalación (profundidad sumergible, condiciones de la fuente de alimentación) para evitar el riesgo de obstruir o sobrecargar.
Diseño hidráulico alemán + Precisión de fabricación china: modelos hidráulicos desarrollados en colaboración con KSB garantizan las desviaciones de eficiencia de menos del 3%.
Garantía del cuerpo principal de 10 años: la única garantía de 10 años de la industria en el cuerpo y el motor de la bomba.
Servicios de personalización: Disponible en explosión (ex d IIB), modelos de alto nivel (sufijo H) y modelos resistentes a la corrosión (material 316L).
Obtenga su solución personalizada ahora.
↳ Descargue los dibujos de instalación 3D y las hojas de cálculo de carga:
Sitio web: https://www.jush-pump.com/
↳ Soporte técnico: +86-18930647859
↳ Correo electrónico técnico: sales@jush-pump.com
Consejo profesional: para aguas residuales con contenido de arena superior al 5%, recomendamos el uso de un impulsor de aleación de cromo resistente al desgaste (aleación de CR resistente al desgaste), ¡que puede extender la vida útil por 3 veces!
