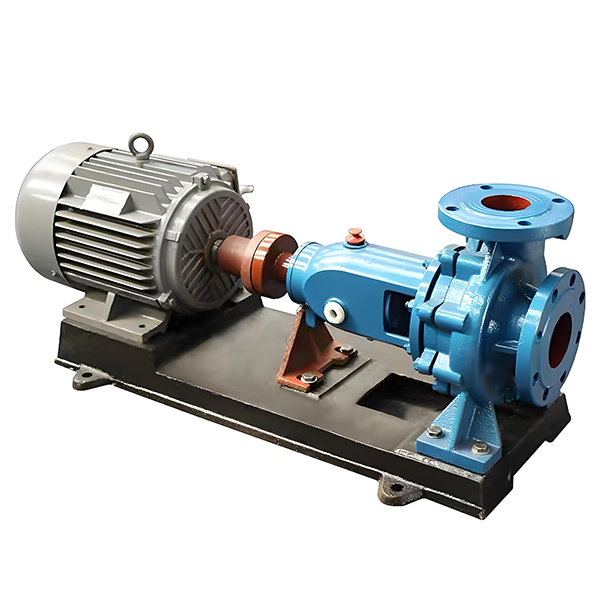

La bomba centrífuga de una etapa Horizontal es una bomba de agua limpia altamente eficiente y confiable, ampliamente utilizada en fábricas, minas, suministro de agua municipal, drenaje e riego agrícola. Cuenta con una estructura simple, una gran capacidad de flujo, cabeza media y un fácil mantenimiento, lo que lo hace adecuado para transferir agua limpia o líquidos con propiedades físicas y químicas similares.
Diseño de una sola presentación de una sola etapa: la bomba centrífuga IS Adopta una estructura de una sola presentación de una sola etapa, con un cuerpo de bomba compacta y una instalación fácil, adecuada para sistemas de bomba de agua de flujo medio y baja y baja presión.
Alta eficiencia: la bomba mejora la eficiencia de trabajo de la bomba de agua y reduce el consumo de energía al optimizar el modelo hidráulico.
Resistencia a la corrosión: el cuerpo de la bomba y el impulsor están hechos de hierro fundido de alta calidad, que tiene una fuerte resistencia a la corrosión y es adecuado para transmitir agua limpia y algunos líquidos ligeramente corrosivos.
Fuerte durabilidad: el uso de sellos mecánicos avanzados y materiales de alta calidad reduce el desgaste y extiende la vida útil.
Operación fácil: la bomba tiene un diseño estructural simple, operación y mantenimiento simples, y es fácil de instalar.
Ahorro de energía: debido al diseño razonable del cuerpo de la bomba, puede proporcionar un flujo de agua más alto a un costo operativo más bajo, y el efecto de ahorro de energía es significativo.
Industria del tratamiento del agua: utilizado para el transporte de agua en plantas de agua urbana y plantas de tratamiento de aguas residuales.
Riego agrícola: ampliamente utilizado en sistemas de riego agrícola, adecuado para riego, drenaje, etc.
Producción industrial: adecuado para enfriamiento de agua, suministro de agua y otras necesidades en plantas químicas, molinos de papel, plantas de procesamiento de alimentos y otras industrias.
Construcción de suministro de agua: utilizado para el suministro de agua presurizada en los sistemas de suministro de agua de construcción.
Sistema de protección contra incendios: como el equipo principal de la bomba de agua en el sistema de protección contra incendios, proporciona soporte de presión de agua.
Sistema térmico: utilizado para calefacción, aire acondicionado y sistemas de circulación de agua caliente en la industria y los edificios.
El principio de funcionamiento de IS SI SI La bomba centrífuga de una sola etapa de una sola etapa se basa en la generación de fuerza centrífuga. El impulsor de la bomba gira a alta velocidad debajo del accionamiento del motor, chupando el líquido en el impulsor en el centro del cuerpo de la bomba. El líquido es acelerado por el impulsor y descargado por la fuerza centrífuga, formando un fluido de alta presión, que ingresa a la tubería de descarga después de ser guiado por las paletas guía de la carcasa de la bomba. Dado que solo hay una entrada de agua en el extremo de succión de la bomba (succión única), su rendimiento de absorción de agua es más estable.
Inspección previa al inicio:
Verifique si la conexión entre el motor y el cuerpo de la bomba es firme.
Asegúrese de que haya suficiente agua en el cuerpo de la bomba para evitar el funcionamiento seco.
Verifique si el sistema de control eléctrico es normal y confirme que el cableado es correcto.
Proceso de inicio:
Después de comenzar el motor, verifique la dirección de funcionamiento de la bomba para asegurarse de que sea consistente con la dirección de trabajo de la bomba.
Verifique si el flujo, la cabeza y la corriente de la bomba están dentro del rango normal.
Proceso de operación:
Mantenga la bomba en funcionamiento dentro del rango de operación nominal para evitar la operación de sobrecarga.
Verifique la temperatura del rodamiento y la corriente del motor regularmente para garantizar el funcionamiento normal del equipo.
Operación de parada:
Antes de detener la operación, la válvula de salida de agua debe cerrarse primero, y luego el motor debe apagarse para evitar la cavitación del cuerpo de la bomba.
Después de completar la operación de parada, verifique si hay acumulación de agua dentro del cuerpo de la bomba, especialmente en un entorno de baja temperatura, para evitar la congelación y el agrietamiento.
Evite el funcionamiento seco: durante el uso, el puerto de succión de la bomba debe mantenerse completamente lleno de líquido para evitar la operación seca. La operación en seco hará que el cuerpo de la bomba se sobrecaliente, y en casos severos, el cuerpo de la bomba y el dispositivo de sellado pueden dañarse.
Evite el bloqueo: el extremo de succión y el puerto de descarga de la bomba deben limpiarse regularmente para evitar el bloqueo por escombros, lo que afectará la velocidad de flujo y el funcionamiento normal de la bomba.
Mantenga la presión estable: evite ejecutar la bomba a presión ultra alta durante mucho tiempo, de lo contrario puede causar sobrecarga y daños a la bomba.
Medidas anticongelante: cuando se usa en áreas frías, se debe tener cuidado para evitar que el agua se acumule en el cuerpo de la bomba para evitar que el hielo cause daños en el cuerpo de la bomba.
Inspección y mantenimiento regulares: inspeccione y limpie regularmente el cuerpo de la bomba, especialmente mantenga el impulsor, el dispositivo de sellado y otras piezas fáciles de usar para garantizar el funcionamiento estable a largo plazo del equipo.
Ⅵ. Es parámetros técnicos de la bomba centrífuga de una sola presentación de una sola etapa
| Caudal | 5-1200 m ³/h |
| Cabeza | 5-125 m |
| Fuerza | 1.1 ~ 200 kW |
| Calibre | 25 ~ 300 mm |
| Temperatura de trabajo | ≤ 80 ° C |
| Presión de trabajo | ≤ 1.6 MPa |
| Velocidad | 2900 rpm |
| Altura de inhalación | <6m |
| Material del cuerpo de la bomba | Aleación de hierro fundido, cobre, aluminio (opcional) |
| Voltaje del motor | 380V, 50Hz |
| Tipo de motor | motor asincrónico trifásico |
| Sello de eje de la bomba | sello mecánico |
| Estructura de la bomba | succión individual de una sola etapa |
| Medios aplicables | agua líquida clara, agua industrial, líquidos ligeramente corrosivos |
Ⅶ.Is Tipo Parámetros de especificación de la bomba centrífuga de succión única de una sola etapa:
| Modelo | Fluir tasa (M ³/H) | Cabeza (metro) | Fuerza (KW) | Diámetro de la bomba (mm) | Velocidad (RPM) | Energía del motor (KW) | Eficiencia (%) | Altura de succión (m) |
| IS50-32-125 | 5 ~ 50 | 10 ~ 50 | 1.1 ~ 3.0 | 32 | 2900 | 1.1 | ≥60 | ≤6 |
| IS80-50-200 | 10 ~ 100 | 20 ~ 60 | 3.0 ~ 7.5 | 50 | 2900 | 3.0 | ≥65 | ≤6 |
| IS100-65-250 | 20 ~ 150 | 20 ~ 80 | 5.5 ~ 15 | 65 | 2900 | 7.5 | ≥70 | ≤6 |
| IS150-100-300 | 50 ~ 300 | 30 ~ 100 | 15 ~ 45 | 100 | 2900 | 15 | ≥75 | ≤6 |
| IS200-150-350 | 100 ~ 500 | 50 ~ 125 | 30 ~ 75 | 150 | 2900 | 30 | ≥80 | ≤6 |
| IS250-200-400 | 200 ~ 800 | 60 ~ 125 | 75 ~ 160 | 200 | 2900 | 75 | ≥80 | ≤6 |
El contenido anterior proporciona a los usuarios información completa sobre la bomba centrífuga de succión única de IS Tipo de una sola etapa, asegurando que los clientes puedan comprender sus características estructurales, requisitos de uso y precauciones de mantenimiento, extendiendo así efectivamente la vida útil de la bomba y la mejora de la eficiencia laboral. Los datos anteriores y la información del producto son solo para referencia. Para obtener información y parámetros detallados del producto, comuníquese con el servicio al cliente de Shanghai Jiushi Pump Industry. Le enviaremos la información detallada del producto lo antes posible.
| No. | Problema común | Causa posible | Solución |
| 1 | La bomba no comienza | Potencia no conectada o voltaje demasiado bajo | Verifique la fuente de alimentación y el voltaje |
| 2 | Motor corre pero sin salida de agua | Aire en la tubería o bomba no cebada | Prime bomba, eliminar el aire, verificar la línea de succión |
| 3 | Flujo de agua insuficiente | Impulsor usado o tuberías bloqueadas | Reemplace el impulsor, limpia tuberías |
| 4 | Baja presión de descarga | Baja velocidad o cabeza demasiado alta | Verifique la velocidad del motor, seleccione la bomba adecuada |
| 5 | Vibración excesiva | Instalación inadecuada o desequilibrio del rotor | Reforzar la instalación, el rotor de equilibrio |
| 6 | Ruido excesivo | Rodamientos o cavitación usados | Reemplazar los rodamientos, mejorar las condiciones de succión |
| 7 | Fuga de bomba | Anillo de sello o sello mecánico dañado | Reemplazar sellos |
| 8 | Sobrecalentamiento del motor | Sobrecarga del motor o mal enfriamiento | Reducir la carga, mejorar el enfriamiento |
| 9 | Viajes de motor con frecuencia | Overcurrent o cortocircuito | Inspeccionar circuito y motor |
| 10 | Baja eficiencia de la bomba | Diseño de tuberías incorrecto o daño al impulsor | Optimizar la tubería, reemplazar el impulsor |
| 11 | Bomba difícil de comenzar | Rodamiento atascado o falta de lubricación | Agregar lubricación o reemplazar el rodamiento |
| 12 | Se produce cavitación | Levantamiento excesivo de succión o fuente de agua insuficiente | Reducir la altura de la instalación, asegurar suficiente agua |
| 13 | El agua contiene impurezas | Fuente de agua sucia o colador dañado | Limpiar o reemplazar el filtro |
| 14 | Sobrecalentamiento de la carcasa de la bomba | Falta de lubricación o sobrecarga | Verifique la lubricación, evite la sobrecarga |
| 15 | Bomba que funciona en reversa | Cableado incorrecto | Ajustar las conexiones de cableado |
Industria de la bomba de Shanghai Jiushi: comprometida con soluciones eficientes de la bomba de agua, ayudando a la industria a despegar
Sobre nosotros: Shanghai Jiushi Pump Manufacturing Co., Ltd.
Sitio web: https://www.jush-pump.com/
