1. Principios básicos y composición del sistema
2. Sistema auxiliar
3. Componentes de conexión de Pipeline
4. Expansión de control inteligente
5. Campos de aplicación
6. Cómo elegir un equipo de suministro de agua de presión constante de frecuencia variable adecuada
1. Principios y composición del sistema
Principio de trabajo
El sensor de presión monitorea la presión de la red de tubería en tiempo real, transmite la señal al regulador PID, ajusta la frecuencia de salida del inversor después de comparar con el valor establecido, controla la velocidad de la bomba de agua y realiza el suministro de agua a presión constante.
Control de colaboración de la bomba múltiple: la bomba principal es responsable de suministrar agua de alto flujo, mientras que la bomba auxiliar o el tanque de presión se usa para reducir el consumo de energía durante los períodos de flujo bajo (como la noche).

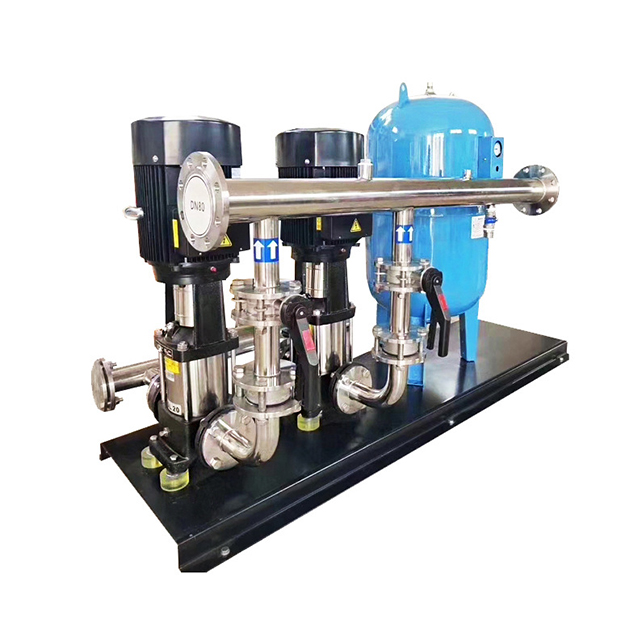

Componentes del sistema
Componentes centrales
Unidad de frecuencia variable
Como centro de control del sistema, se logra un control preciso de flujo ajustando la velocidad del motor para mantener la presión constante de la tubería.
Apoyo al algoritmo PID para la regulación automática de presión y forme un sistema de retroalimentación de circuito cerrado con sensores de presión.
Unidad de bomba de agua
Incluye una bomba principal y una pequeña bomba auxiliar (o tanque de presión). La bomba principal es responsable de la tarea principal de suministro de agua, mientras que la bomba pequeña se usa para mantener la presión y ahorrar energía a bajas tasas de flujo.
El tipo de motor se puede seleccionar como motor sincrónico de imán permanente (ahorro de energía 20% -30%) o motor asincrónico ordinario.
Sensor de presión
Monitoreo en tiempo real de los cambios de presión en la red de tuberías, retroalimentación de datos al convertidor de frecuencia para ajustar el estado de operación de la bomba de agua.
La precisión de la medición debe ser ≤ ± 0.01MPA para garantizar la estabilidad del control de presión constante.
Gabinete de control
Integre PLC, contactores, relés protectores y otros componentes para coordinar la parada de inicio de la bomba de agua y la regulación de la velocidad de frecuencia variable.
Admite monitoreo remoto (aplicación móvil/PC) y gestión de equilibrio de carga de bomba múltiple.
2. Sistema auxiliar
2.1. COMULADOR DE REGULADOR DE FLUJO/VOLTAJE ESTABLE
Impacto del flujo de agua del amortiguación para evitar fluctuaciones de presión del agua causadas por cambios repentinos en el uso de agua a corto plazo.
El diseño de volumen debe cubrir la demanda máxima de agua y reducir la frecuencia de la parada de inicio frecuente de la bomba principal.
2.2. Componentes de la válvula
Válvula de mariposa: regula la dirección y el flujo de agua, instalado en la entrada y la salida de la bomba de agua.
Válvula de verificación: para evitar que el flujo de retorno de agua dañe la bomba de agua, a menudo se diseña con un tipo silencioso.
2.3. Dispositivo de protección
Las funciones de protección múltiples integradas, como la sobretensión, la subvoltaje, la pérdida de fase y la sobrecorriente, se adaptan a fluctuaciones de voltaje de ± 15%.
El módulo de protección del rayo es un componente esencial para equipos al aire libre (como minas y escenas rurales)
3. Componentes de conexión de tuberías
3.1 Sin dispositivo de presión negativa
Cuando la presión en la red de tuberías municipales es inestable, la presión residual se usa directamente para suministrar agua y evitar la contaminación secundaria del tanque de agua.
Incluye eliminador de presión negativa y compensador de presión.
3.2 Sistema de tuberías
El material puede ser tubería de acero galvanizado (para escenarios ordinarios) o tubería de acero inoxidable (para medios corrosivos).
El diámetro de la entrada debe ser al menos dos niveles más pequeños que el diámetro del equipo para garantizar una presión estable
4. Expansión de control inteligente
4.1 Módulo de monitoreo remoto
Admite comunicación 4G/5G, carga en tiempo real de presión, tráfico, consumo de energía y otros datos a la plataforma en la nube.
El umbral de presión de alarma y las funciones de auto -verificación de fallas se pueden establecer.
4.2 Sistema de optimización de eficiencia energética
Cambie automáticamente la combinación de operación de bombas de agua y priorice el uso de grupos de bombas eficientes (como la coordinación de la bomba de esclavo maestro).
Apoya el modo de despertar de sueño, apagado automático para ahorrar energía cuando se usa agua de bolsillo
Ventajas técnicas
Eficiente y ahorro de energía
Ajustar dinámicamente la potencia de salida basada en el consumo de agua puede ahorrar más del 30% de energía en comparación con los métodos tradicionales de suministro de agua.
El algoritmo Eco Intelligent optimiza el consumo de energía, ahorrando un 30% más de energía que los convertidores de frecuencia ordinarios en algunos escenarios.
Estabilidad de presión constante
El rango de fluctuación de presión es ≤ ± 0.01MPa, adecuado para ocasiones como duchas y aire acondicionado central que son sensibles a la presión del agua.
La capacidad adaptativa de voltaje (como la entrada de voltaje de ancho de 240 V-420 V) garantiza un funcionamiento estable en áreas rurales o inestables de la red eléctrica.
Inteligencia y confiabilidad
Admite monitoreo remoto (extremo APP/PC), comprobación de fallas y alarmas de sonido y luz para reducir los costos de mantenimiento.
Mecanismos de protección múltiple: sobretensión, subtensión, pérdida de fase, protección de rayos, etc., extiende la vida útil del equipo.
¿Cómo elegir un equipo adecuado de suministro de agua de presión constante de frecuencia variable?
1. Aclarar los requisitos de parámetros básicos
1.1. Flujo y coincidencia de la cabeza
Cálculo del flujo: Calcule el flujo máximo por hora en función de la escala de uso del agua (como el número de hogares y el consumo de agua industrial). Las comunidades residenciales pueden referirse a la cuota de uso del agua per cápita (2-3m ³/hogar · día) y la demanda máxima.
Determinación de la cabeza: la fórmula es H = H1+H2+H3+H4 (diferencia de altura geométrica+resistencia a la tubería+presión de salida+margen de seguridad), que debe cubrir los requisitos de presión en el punto más desfavorable (como edificios de gran altura que deben superar la altura del piso y las pérdidas de la tubería).
Selección de potencia: Evite 'caballos grandes tirando de autos pequeños ', coinciden con la potencia de la bomba de agua de acuerdo con la carga real y priorice la selección de motores sincrónicos de imán permanente (ahorro de energía 20% -30%) o modelos adaptativos de voltaje amplio (240V-420V).
2.2. Precisión del control de presión
La precisión de la estabilización de voltaje debe ser ≤ ± 0.01MPA para cumplir con los requisitos de escenarios sensibles como duchas y aire acondicionado central; El rango de conversión de frecuencia debe cubrir desde la velocidad más baja hasta la velocidad de frecuencia de potencia (como 0.5Hz-50Hz)
2. Tipo de equilibrio y adaptación de la escena
Tipo de equipo | escenarios aplicables | ventajas técnicas | modelos representativos |
Tipo de caja Equipo de presión no negativa | Áreas inestables bajo presión municipal | Utilizando directamente la presión residual de la red de tuberías sin la necesidad de un tanque de agua, ahorrando energía en un 30% -50% | Serie FS300 (múltiples bombas en paralelo) |
Equipo de suministro de agua de presión constante de frecuencia variable | Edificios de gran altura y parques industriales | Control colaborativo de la bomba de esclavos maestros, regulación de presión inteligente, admite monitoreo remoto | Serie FG270 (estructura de estilo de libro) |
Sala de bombas inteligentes integrada | Renovación de áreas residenciales antiguas y espacios restringidos | Diseño compacto, protección IP54, a prueba de polvo e impermeable | Serie FS200 (mochila montada) |
Equipo mejorado al aire libre | Riego minero y de campo | Resistencia de alta temperatura/corrosión, diseño de entrada y salida de fondo, protección de rayos | Serie FH300 (protección IP54) |
