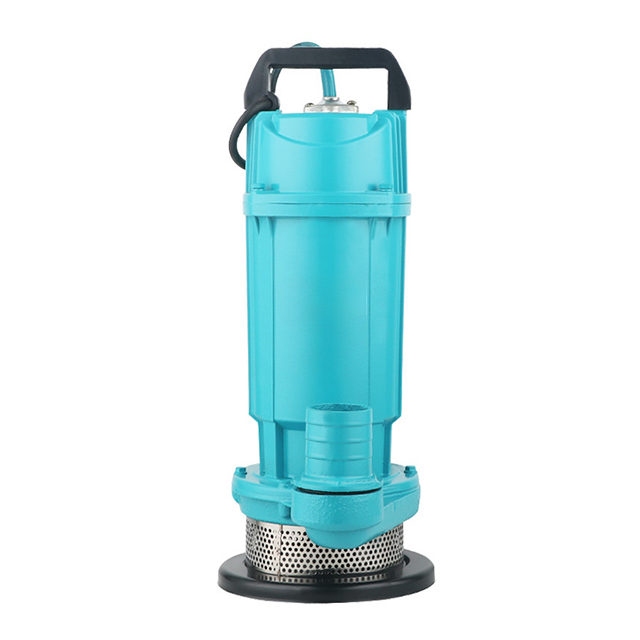

La bomba sumergible de tipo QDX es una bomba eléctrica sumergible multifuncional eficiente, de ahorro de energía y resistente a la corrosión. Adopta el impulsor centrífugo de acero inoxidable y el diseño del sello mecánico de doble extremo, que combina compacto y liviano (peso 10-20 kg) con durabilidad. Apoya el bombeo de agua limpia, aguas residuales suaves y agua de mar (contenido de arena ≤ 0.1%). Su rango de flujo es de 1.5-100 m ³/h, con una cabeza máxima de 60 metros, y puede iniciar y detener automáticamente (con configuración del interruptor de flotación). Se utiliza ampliamente en escenarios como el suministro de agua doméstica, el riego agrícola, el drenaje industrial y la acuicultura de agua de mar. Junto con un motor impermeable IPX8 y un material de acero inoxidable 304, garantiza un funcionamiento estable en entornos que van desde -15 ℃ a 40 ℃, lo que lo convierte en una opción ideal que equilibra el rendimiento y la confiabilidad.
1. QDX Tipo de parámetro de rendimiento de la bomba sumergible
Flujo máximo | 1.5 ~ 100 m³/h |
Cabeza | 3-60m |
Fuerza | 0.37 ~ 2.2 kW |
Profundidad de instalación | Hasta 5 m |
temperatura líquida | Máx +40 ℃ |
Rango de ph | 6.5-8.5 |
Caballo de fuerza | 0.5hp, 1 hp, 1.5hp, 2hp, 3 hp, 5hp, 10hp |
La concentración máxima de sedimento es 0.1%. Puede filtrar sólidos suspendidos por debajo de 0.2 mm |
2. Feature of QDX Tipo de bomba sumergible:
Eficiente y ahorro de energía
Adoptando un diseño de impulsor centrífugo, tiene una alta eficiencia de flujo de agua, bajo consumo de energía y es adecuado para la operación a largo plazo.
Rango de potencia amplia (0.37 ~ 2.2kW), los modelos coincidentes se pueden seleccionar según la demanda.
Fuerte resistencia a la corrosión
Los componentes clave, como el cuerpo de la bomba y el impulsor, están hechos de material de acero inoxidable 304, adecuado para agua de mar y líquidos ligeramente corrosivos.
El eje se trata con cromo duro para mejorar la resistencia al desgaste y la resistencia a la corrosión.
Función de control automático
Algunos modelos están equipados con interruptores flotantes para lograr una parada automática de inicio en función de la detección de nivel de líquido, sin la necesidad de supervisión manual.
Estructura compacta y liviana
Tamaño pequeño, peso ligero (algunos modelos solo pesan 10-20 kg), fácil de mover e instalar.
Diseño anti -obstruido
El canal del impulsor es amplio y puede soportar líquidos que contienen pequeñas cantidades de partículas (≤ 0.2 mm), reduciendo el riesgo de bloqueo.
3. Principio de trabajo de la bomba sumergible de tipo QDX
La bomba sumergible QDX funciona basada en el principio de la bomba centrífuga:
Transmisión de potencia: después de que se enciende el motor, impulsa al impulsor a girar a alta velocidad (generalmente a una velocidad de ≥ 2800R/min).
Fuerza centrífuga: las cuchillas del impulsor empujan el líquido para que gire con el impulsor, y el líquido se arroja hacia el canal de flujo voluido bajo la acción de la fuerza centrífuga.
Aumento de la presión: la cubierta de caracol convierte la energía cinética del líquido en energía de presión, formando un flujo de agua de alta presión que se descarga a través de la salida.
Proceso de absorción de agua: la presión negativa se forma en el centro del impulsor debido al líquido que se tira, y el líquido externo se repone continuamente bajo presión atmosférica para lograr un bombeo continuo.
4. Aplicación de la bomba sumergible QDX :
Familia y agricultura: drenaje del sótano, riego de jardín, extracción de agua de pozo rural.
Industria e ingeniería: drenaje de construcción, tratamiento de agua circulante de ganado, drenaje de agua industrial.
Escenarios especiales: acuarios, sistemas de fuentes, muestreo de aguas residuales (que requieren filtros coincidentes)
5. Estructura del producto de la bomba sumergible QDX
La bomba sumergible QDX consta de tres componentes centrales:
Parte del motor eléctrico
Tipo: motor asincrónico único o trifásico, nivel de aislamiento impermeable IPX8.
Sellado: sello mecánico de doble extremo para evitar que el agua ingrese al interior del motor.
Sección de la bomba de agua
Impulsor: impulsor centrífugo de acero inoxidable, diseñado con 4-6 palas curvas traseras para reducir la turbulencia.
Concha espiral: hecho de acero inoxidable, con canales de flujo liso y pérdidas hidráulicas reducidas.
Sistema de conexión y sellado
Sello del eje: sello mecánico de doble extremo hecho de aleación dura o material de carburo de silicio, resistente a alta temperatura y alta presión.
El sellado estático: 'O ' - Los anillos de goma resistentes a aceite en forma se utilizan en cada interfaz para garantizar el sellado general.
6. Condiciones y precauciones de uso
Medio aplicable
Agua clara o aguas residuales suaves, contenido de arena ≤ 0.1%, diámetro de partícula ≤ 0.2 mm.
Temperatura del líquido: -15 ℃ ~+40 ℃ (los modelos de alta temperatura pueden alcanzar hasta 60 ℃).
Rango de pH: 6.5 ~ 8.5 (para líquidos corrosivos, se deben seleccionar modelos de acero inoxidable).
Requisitos de instalación
Profundidad de buceo: se recomienda que sea ≤ 5 metros y mantenga una distancia de ≥ 0.5 metros desde el fondo del agua para evitar inhalar el limo.
Voltaje de la fuente de alimentación: 220V ± 10% o trifásico 380V ± 10%.
Escenarios de uso prohibidos
Las aguas residuales que contienen líquidos inflamables y explosivos, ácidos fuertes y álcalis (pH que excede el rango) e impurezas como fibras o partículas largas.
7. Estructura del producto de la bomba sumergible QDX
La bomba sumergible QDX consta de tres componentes centrales:
Parte del motor eléctrico
Tipo: motor asincrónico único o trifásico, nivel de aislamiento impermeable IPX8.
Sellado: sello mecánico de doble extremo para evitar que el agua ingrese al interior del motor.
Sección de la bomba de agua
Impulsor: impulsor centrífugo de acero inoxidable, diseñado con 4-6 palas curvas traseras para reducir la turbulencia.
Concha espiral: hecho de acero inoxidable, con canales de flujo liso y pérdidas hidráulicas reducidas.
Sistema de conexión y sellado
Sello del eje: sello mecánico de doble extremo hecho de aleación dura o material de carburo de silicio, resistente a alta temperatura y alta presión.
El sellado estático: 'O ' - Los anillos de goma resistentes a aceite en forma se utilizan en cada interfaz para garantizar el sellado general.
8.T DATOS ECNICAL DE QDX1.5, 3, 10, 15, 6 SumersiblePump:
MODEL | P (m³/h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | |
P (L/min) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | ||
QDX1.5-15-0.37A | H (M) | 16 | 15.6 | 14.2 | 11.8 | 8 | 3.9 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
QDX3-18-0.55A | 19.2 | 19.2 | 18.5 | 17.5 | 15.5 | 13.2 | 10 | 7 | 3.7 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX10-10-0.55A | 15.3 | 15.2 | 15 | 14.8 | 14.4 | 13.5 | 12.5 | 11.3 | 10 | 8.5 | 6.3 | 3.8 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX15-7-0.55A | 8.6 | 8.5 | 8.4 | 8.3 | 8.2 | 8 | 7.8 | 7.6 | 7.4 | 7.2 | 6.8 | 6.3 | 5.8 | 5.2 | 4.5 | 3.8 | 3 | ||
QDX1.5-32-0.75A | 32.5 | 31.5 | 28.5 | 24.5 | 20 | 15.5 | 8.5 | 1 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX6-18-0.75A | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX10-16-0.75A | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ |
Datos técnicos de QDX15, 25, 10, 40 bomba sumergible:
MODEL | P (m³/h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 | 31.5 | |
P (L/min) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 525 | ||
QDX15-10-0.75A | H (M) | 11 | 10.9 | 10.8 | 10.7 | 10.6 | 10.5 | 10.4 | 10.3 | 10.2 | 10.1 | 10 | 9.6 | 9.2 | 8.5 | 7.6 | 6.5 | 5.6 | 4.7 | 3.8 | 2.7 | ˗ | ˗ | |
QDX25-6-0.75A | 9.3 | 9.2 | 9.1 | 9 | 8.9 | 8.7 | 8.5 | 8.3 | 8 | 7.7 | 7.5 | 7.2 | 6.8 | 6.6 | 6.4 | 6.2 | 6 | 5.8 | 4.8 | 4 | 2.6 | 1.5 | ||
QDX10-18-1.1A | 25.8 | 25.5 | 25 | 24.6 | 24 | 22.8 | 21.2 | 18.5 | 16 | 13.2 | 9 | 4 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX15-14-1.1A | 15 | 14.9 | 14.8 | 14.7 | 14.6 | 14.5 | 14.3 | 14.2 | 14 | 13.9 | 13.8 | 13.2 | 12.5 | 11.5 | 10.6 | 9.5 | 8 | 6.7 | 5.5 | 4.4 | 3.1 | ˗ | ||
QDX40-5.5-1.1A | 6.1 | 6.2 | 6.3 | 6.4 | 6.5 | 6.5 | 6.7 | 6.8 | 6.7 | 6.7 | 6.65 | 6.6 | 6.6 |
Tabla de material de QDX1.5, 3, 10, 15, 6 bomba sumergible
No. | Parte | Material |
1 | Manejar | PÁGINAS |
2 | Cable | |
3 | Tapa superior | HT200 |
4 | Protector | |
5 | Condensador | |
6 | Anillo | NBR |
7 | Tapa superior | HT200 |
8 | Cojinete | |
9 | Rotor | |
10 | Estator | |
11 | Tornillo de inyección de aceite | |
12 | Sello mecánico | Carbono/cerámica |
13 | Anillo | NBR |
14 | Cubierta del cilindro de aceite | HT200 |
15 | Sello de petróleo | |
16 | Anillo | NBR |
17 | Impulso | PPO ZL 102 |
18 | Cuerpo de bombas | HT200 |
19 | Pantalla de filtro | Acero inoxidable |
20 | Conector de salida | PÁGINAS |
