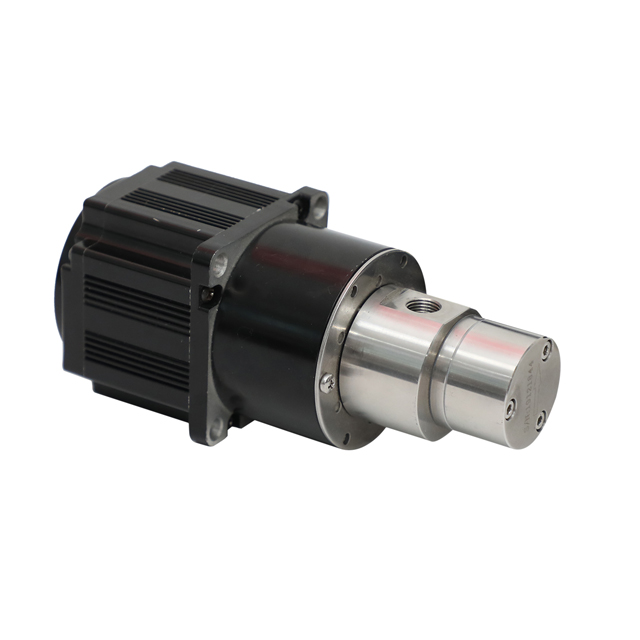

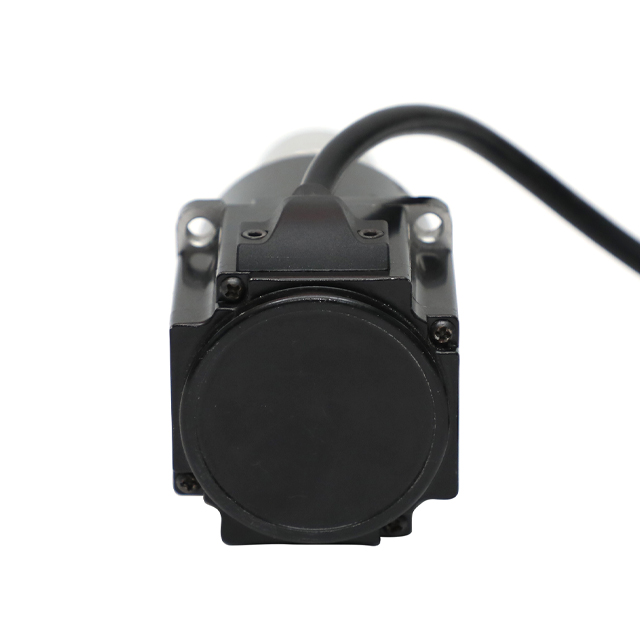

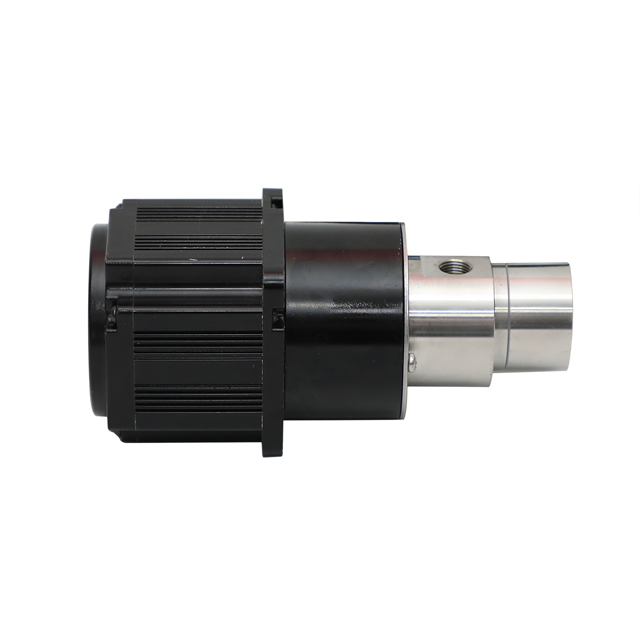

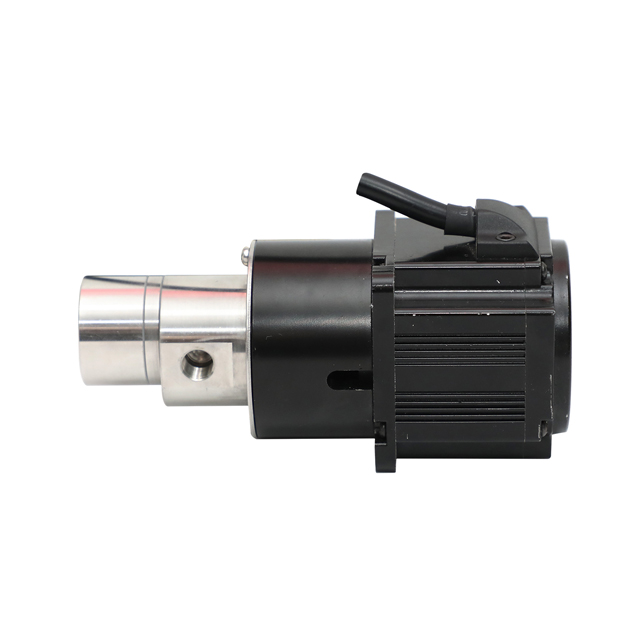

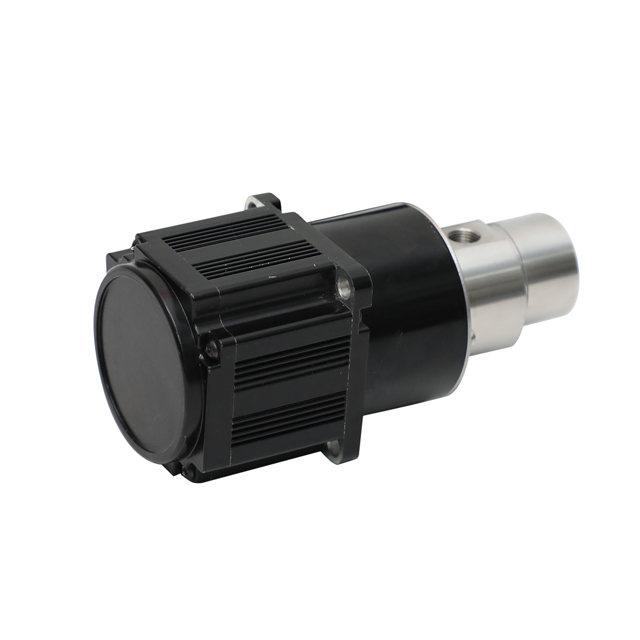

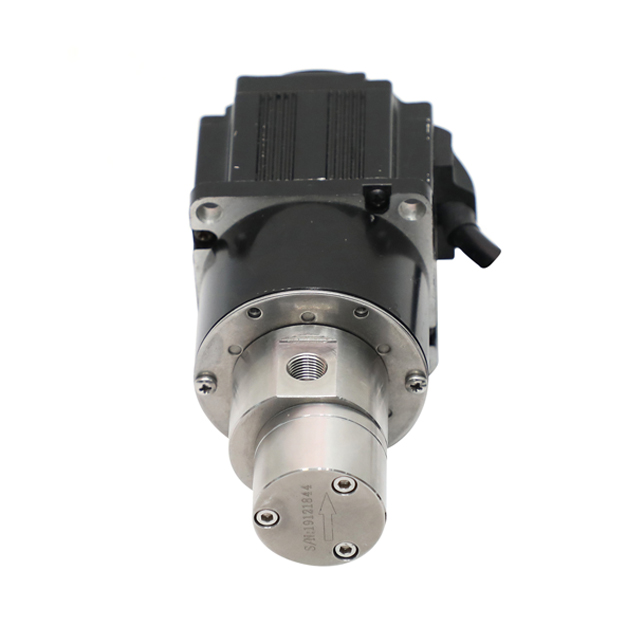

La bomba de medición de accionamiento magnético en miniatura , un tipo de bomba de medición de engranajes, utiliza el principio de acoplamiento magnético para la transmisión de potencia en lugar de las conexiones de acoplador tradicionales. Este diseño evita el contacto directo entre el líquido y el mecanismo de accionamiento, logrando un rendimiento de sellado superior.
La velocidad de flujo de la bomba de medición de accionamiento magnético en miniatura está controlada por la velocidad de rotación del motor. Se puede equipar con varios motores, como motores de CC sin escobillas, motores de frecuencia variable, motores paso a paso y servomotores. Se seleccionan diferentes motores en función del medio que se bombea y las condiciones de funcionamiento específicas.
La serie CX de de nuestra compañía bombas de transmisión magnética atiende a la mayoría de las demandas del mercado. Se utilizan principalmente para transferir fluidos de viscosidad de bajo a medio en industrias como procesamiento químico, productos farmacéuticos, alimentos y bebidas, impresión y teñido y laboratorios. Estas bombas son particularmente adecuadas para aplicaciones que involucran medios y escenarios ligeramente corrosivos que requieren un alto grado de confiabilidad de sellado.
La bomba de engranaje de transmisión magnética es una bomba de engranaje de desplazamiento positivo que utiliza un disco magnético para lograr la transmisión de torque sin contacto, reemplazando los sellos dinámicos con sellos estáticos y resulta en una operación completamente libre de fugas. Es ideal para industrias como petróleo, químicos, farmacéuticos, fundido, electroplatación, protección del medio ambiente, alimentos y defensa nacional. Esta bomba es una excelente opción para manejar líquidos inflamables, explosivos, volátiles, tóxicos, raros, valiosos y varios corrosivos.
Es adecuado para transferir fluidos con cierta lubricidad y libre de partículas o fibras sólidas en diversos procesos industriales. Para aplicaciones que involucran medios corrosivos o que requieren altos estándares higiénicos, la construcción de acero inoxidable está disponible.
La serie CX de bombas de engranajes de accionamiento magnético incluye tres tipos: MKCB (diente involuntario), mycb (diente de arco circular) y MNCB (diente cicloideal). Sus diferentes configuraciones estructurales las hacen adecuadas para manejar medios de varias propiedades y viscosidades.

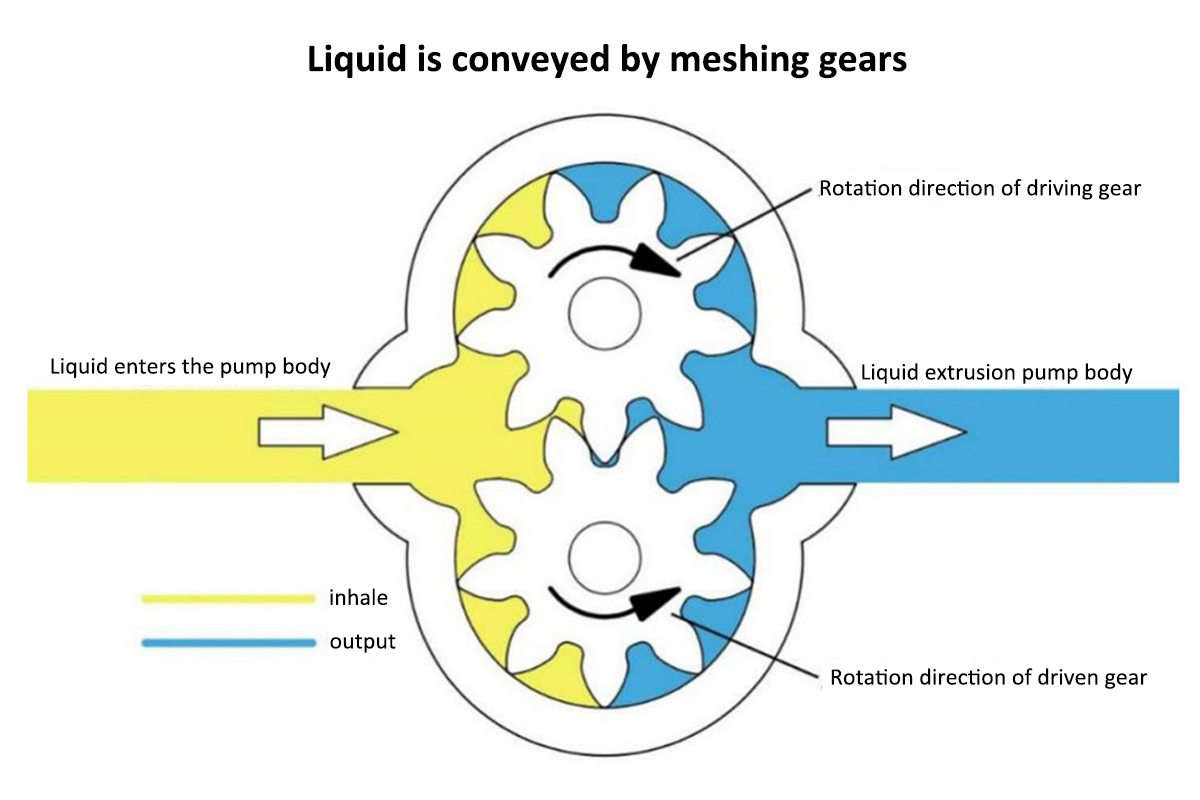

La bomba de engranajes es una bomba de desplazamiento positivo giratorio que transporta fluidos o aumenta su presión cambiando y moviendo el volumen de trabajo formado entre la carcasa de la bomba y los engranajes de malla. Consiste en dos engranajes, una carcasa de la bomba y cubiertas delanteras y traseras, que juntas forman dos cámaras cerradas. Cuando los engranajes giran, el volumen en el lado de descongelación aumenta, creando un vacío que atrae el líquido. Por el contrario, el volumen en el lado atractivo disminuye, lo que obliga al líquido a la tubería de descarga. La línea de malla de los dos engranajes separa las cámaras de succión y descarga. La presión de descarga de la bomba de engranaje depende completamente de la resistencia en la salida de la bomba.
Las bombas de engranajes de transmisión magnética en miniatura de precisión de Jiushi son adecuadas para manejar: agua desionizada, metanol, solución de urea, queroseno, aditivos, agentes, aceite lubricante, soluciones álcali, soluciones de amoníaco, soluciones de cobalto, diálisis, etileno glycol, freon, tinta, glicerol, resina fenólica, agentes de curación, agentes esenciales y fluoras y fluoras esencial y fluoras y fluorvas Sistemas de bombeo fluido.
Una bomba de medición de accionamiento magnético en miniatura funciona en función del principio del acoplamiento magnético. El motor gira un conjunto de imán de accionamiento externo, que genera un campo magnético giratorio. Este campo penetra en la cubierta de contención (o barrera) y conduce un conjunto de imán interno conectado a los engranajes de la bomba. Este proceso convierte el movimiento rotativo del motor en un desplazamiento volumétrico preciso y recurrente del fluido. Crucialmente, la barrera física (cámara sellada herméticamente) separa completamente el fluido bombeado de los componentes del accionamiento y el entorno externo, eliminando la necesidad de un sello de eje dinámico tradicional.
Las bombas de engranajes de accionamiento magnético son particularmente ideales para aplicaciones que requieren tasas de flujo pequeñas, flujo sin pulso, alta linealidad, diferenciales de alta presión, operación sin fugas, medición precisa y transferencia de fluido estable. Los casos de uso típicos incluyen:
Sistemas de control de automatización y procesos
Sistemas de micro dosificación
Sistemas de recirculación y refuerzo
Sistemas de alimentación automática (dosificación)
Sistemas de recuperación de calor residual
Equipo de muestreo (incluida la succión al vacío)
Equipo de procesamiento de chips
Equipo de laboratorio
Sistemas de enfriamiento (bombas de circulación de refrigerante)
Maquinaria de fundición
Maquinaria de embalaje
Sistemas de limpieza
Sistemas de dispensación de aditivos
Sistemas de medición química
Plantas piloto y semi-piloto
La bomba de engranaje de accionamiento magnético ofrece las siguientes ventajas clave:
** 1. Transferencia sin pulso, lineal y precisa **
Como bomba de desplazamiento positivo, utiliza engranajes para proporcionar un suministro de fluido consistente y estable. Cuando se combina con un servo o motor paso a paso, logra una precisión extremadamente alta en la transferencia de flujo.
** 2. Alto vacío de entrada y diferencial de presión **
Con una capacidad de vacío de entrada de -0.095 MPa, es capaz de transferencia de presión media a alta de fluidos de baja viscosidad.
** 3. Diseño sin fugas **
El acoplamiento de accionamiento magnético y los sellos de junta tórica estática aseguran el aislamiento completo del medio bombeado del entorno externo.
** 4. Excelente artesanía y diseño modular **
Los ejes de engranajes están hechos de material de vista especialmente modificado, se someten a tratamiento térmico y se combinan con cerámica de circonio de alta resistencia.
Los cojinetes deslizantes se fabrican utilizando un compuesto de vista especialmente modificado con fórmula nano-cerámica y procesos de moldeo especializados.
Los resultados de las pruebas muestran que incluso después de 2 horas de carrera seca en condiciones extremas, la bomba mantiene un rendimiento de flujo altamente lineal.
Adoptando el concepto de producción Lean, el equipo de procesamiento avanzado y la mano de obra exquisita, es una bomba de engranajes externa diseñada y fabricada específicamente para aplicaciones de alta gama.
** 5. Soporte de selección sistemática **
Con decenas de miles de bombas de engranajes magnéticos desplegados en el campo, hemos acumulado extensos datos experimentales. Nuestro proceso sistemático de selección y evaluación ayuda a adaptar las soluciones y a reducir los riesgos operativos.
| P1. ¿Cuál es el principio de funcionamiento de una bomba de medición de engranajes magnéticos? |
| A1. Una bomba de engranaje magnético utiliza un acoplamiento magnético para transmitir energía, y los engranajes se involucran para administrar líquido en un volumen preciso. El diseño elimina los sellos mecánicos, evitando las fugas, lo que lo hace ideal para líquidos corrosivos, tóxicos, volátiles o valiosos. |
| P2. ¿Qué tipos de líquidos pueden manejar la bomba? |
| A2. es adecuado para líquidos de viscosidad baja a media, como solventes orgánicos, ácidos y álcalis, aceites combustibles, lubricantes, sabores, aceites vegetales y productos farmacéuticos. ⚠️ No se recomienda para medios con partículas grandes o abrasividad fuerte. |
| P3. ¿La fuga de la bomba? |
| A3.No. El diseño de la unidad magnética garantiza un sistema completamente sellado, eliminando la fuga causada por el desgaste del sello. |
| P4. ¿Cómo se garantiza la precisión de la dosificación? |
| A4: Al ser una bomba de desplazamiento positivo, el caudal es proporcional a la velocidad. Con convertidores de frecuencia, la precisión puede alcanzar ± 0.5%. |
| P5. ¿Cuál es la diferencia entre una bomba de medición de engranaje magnético y una bomba magnética regular? |
| A5. Una bomba magnética regular se usa para grandes flujos sin requisitos de precisión estrictos. Las bombas de medición de engranajes magnéticos están diseñadas para un flujo pequeño, dosificación de alta precisión, con salida estable y baja de pulsación. |
| P6. ¿Puede manejar líquidos de alta viscosidad? |
| A6. puede manejar los fluidos dentro de 0.3–2000 viscosidad de CP. Para viscosidades muy altas, gotas de eficiencia, por lo que se recomiendan bombas de calentamiento o bombas especiales de alta viscosidad. |
| P7. ¿Cómo evitar el funcionamiento seco? |
| A7. Asegura La bomba está preparada antes del inicio; instalar interruptores de nivel o protección en seco; Siempre verifique que la cámara se llene después de paradas largas. |
| P8. ¿Cuál es el rango de flujo y presión? |
| A8. Rango de flujo: 0.1 L/min ~ 500 L/min (dependiendo del modelo). Rango de presión: 0.1 ~ 2.5 MPa. |
| P. ¿Cómo mantener la bomba? |
| A9. Engranajes y rodamientos de inspección regularmente; Mantenga los líquidos limpios para evitar partículas; evitar fricción seca; Reemplace las piezas de desgaste (rodamientos, bujes) periódicamente. |
| P10. ¿Puede la bomba correr en reversa? |
| A10. Teóricamente sí, pero la carrera inversa a largo plazo reduce la precisión y el desgaste. Para la transferencia bidireccional, use modelos especiales. |
| P11. ¿Cuáles son los problemas y soluciones comunes? |
| A11. • Bajo flujo: verifique si hay ingreso al aire de aire, bloqueos o alta viscosidad • Ruido excesivo: desgaste de engranajes o burbujas de aire en la cámara de la bomba • sobrecalentamiento: funcionamiento seco, deslizamiento de acoplamiento magnético o alta viscosidad • Baja presión: fugas en línea de salida o engranajes desgastados |
| P12. ¿Cuál es la vida útil? |
| A12. Típicamente de 3 a 5 años o más en condiciones normales, dependiendo de las propiedades líquidas, la frecuencia de operación y el mantenimiento. |
