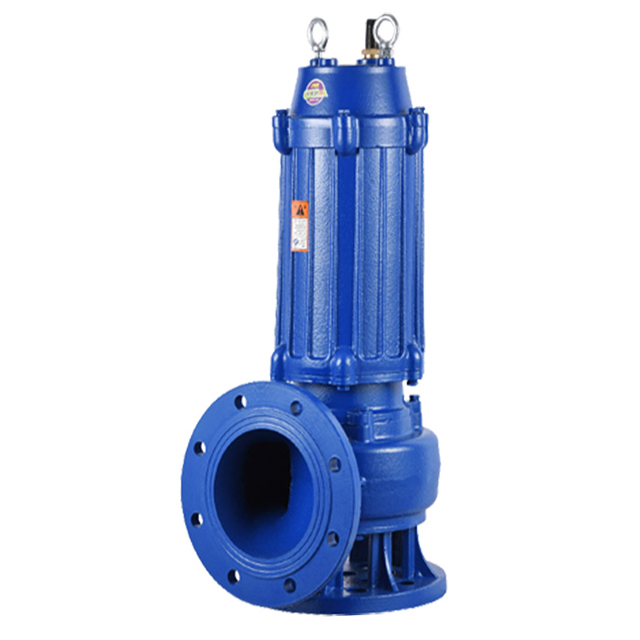

Impulsor de pasaje de ancho único que permite un excelente manejo de sólidos (típicamente Ø30–100 mm).
Coincidencia optimizada del impulsor-voluta para BEP ancho y bajo consumo de energía.
El equilibrio dinámico asegura una baja vibración/ruido y una vida útil mecánica más larga.
Clase de aislamiento F, diseñada para el servicio S1 continuo bajo el agua.
Sobrecarga opcional, fuga, sobrecarga, sensores de temperatura de rodamiento y monitoreo remoto.
Sistema de ferrocarril de acoplamiento automático para mantenimiento rápido y tiempo de inactividad mínimo.
El motor impulsa un impulsor de un solo canal para crear un pasaje de flujo 3D estable. El grande, suavemente curvado
El canal permite que los sólidos y las fibras pasen con el líquido, minimizando la adhesión y el enredo entre el impulsor y la voluta, reduciendo así el riesgo de obstrucción y mejorando la eficiencia general.
Estaciones de elevación, redes de alcantarillado combinadas, Entrada/salida de WWTP.
Sótanos, estacionamientos, centros comerciales, hospitales, campus.
Alimentos, papel, textil, agricultura, mataderos, productos químicos.
Emergencia de aguas pluviales, bombeo de derivación temporal.
Con opción de agitador para sedimento ligero/resuspensión de lodo.
> Nota: rangos típicos; Personalización disponible. Consulte la hoja de datos/selección para obtener valores finales.
Parámetro | Rango típico |
Tamaño de descarga | DN65 - DN300 |
Caudal | 10–1,500 m³/h |
Cabeza | 5–60 m |
Potencia del motor | 0.75–110 kW |
Voltaje nominal | 380–690 V (50/60 Hz) o personalizado |
Velocidad | 980/1,450/2,900 rpm |
Temperatura líquida | 0–40 ° C (máx. 70 ° C) |
Rango de ph | 5–9 |
Pasaje de sólidos | Ø30–ø100 mm |
| Sumersión | ≤10 m |
Protección | IP68 |
Aislamiento | Clase F |
| Sello mecánico | Sello de máquina doble, SIC/SIC o TC/TC, monitoreo opcional de la cámara de aceite |
Materiales | HT250/concha de caracol de acero, eje 2CR13/SS420, impulsor hecho de hierro fundido o acero inoxidable, aleación opcional resistente al desgaste |
| Aspectos | Rodamientos de servicio pesado importados (diseño de larga duración) |
| Cable | Cable impermeable y resistente al aceite, 10 metros estándar (extensible) |
Protección | Fuga, sobrecarga, sobrecalentamiento, secuencia de fase/pérdida de fase, sensor PT100/NTC, etc. (opcional) |
Modelo | Calibre (DN) | Fuerza (KW) | Caudal (m³/h) | Cabeza (metro) | Sobrecorriente (Ø mm) |
WQ-S65-15-10 | 65 | 1.5 | 15 | 10 | 30 |
WQ-S80-30-12 | 80 | 3.0 | 30 | 12 | 40 |
WQ-S100-60-15 | 100 | 5.5 | 60 | 15 | 60 |
WQ-S150-120-20 | 150 | 11 | 120 | 20 | 75 |
WQ-S200-260-25 | 200 | 22 | 260 | 25 | 90 |
WQ-S250-420-32 | 250 | 37 | 420 | 32 | 100 |
Verifique el tamaño máximo de partícula/longitud de la fibra y coincide con el paso y la velocidad del impulsor.
Intenta operar cerca de BEP (± 10-15%) para la eficiencia y la longevidad.
Asegurar la inmersión adecuada y las condiciones de entrada.
DOL/Soft Starter/VFD por cuadrícula y requisitos de control.

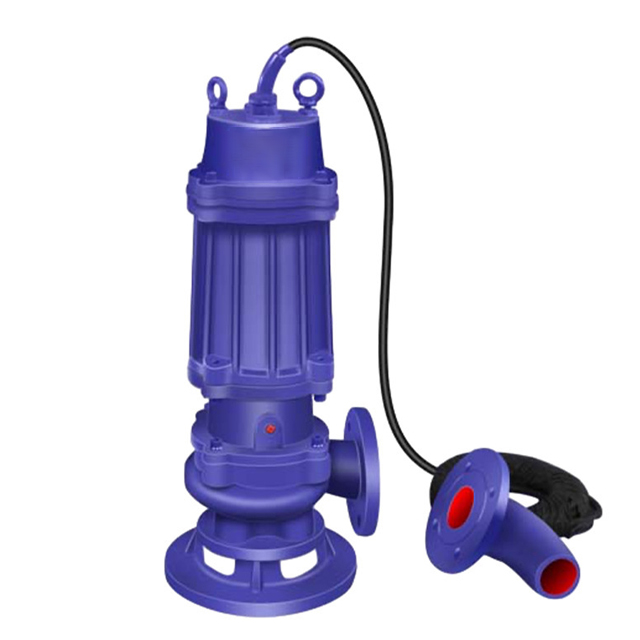

Descarga de manguera portátil o sistema de riel de acoplamiento automático fijo.
Actualice materiales/sellos para tareas abrasivas, corrosivas o de temperatura superior.
Sistema de riel de guía: disminución/elevación rápida con sello de acoplamiento de descarga confiable.
Protecciones eléctricas: equipar con fuga, sobrecarga, sobre-Temp, protección de pérdida de fase.
Verificaciones de rutina: Verifique la cámara de aceite, la entrada de agua, el aislamiento, la vibración y las temperaturas de los rodamientos.
Piezas de desgaste: sello mecánico, cojinetes, juntas tóricas, anillos de desgaste.
Cortador opcional para desechos fibrosos pesados. **
Agitador para resuspensión de sedimento ligero. **
Variante a prueba de explosión por códigos locales. **
Paneles VFD para presión/flujo constante y monitoreo remoto.
Control de nivel de flotación/ultrasónico/presión. **
P1: ¿Cuál es el paso máximo de sólidos?
A1: típicamente Ø30–100 mm dependiendo del tamaño de descarga; Se pueden personalizar pasajes más grandes.
P2: ¿Puede manejar aguas residuales fibrosas?
A2: Sí. Para fibras pesadas, agregue un kit de cortador ** o elija Vortex/Variantes de pasaje grande de baja velocidad.
P3: ¿Se admite el control de VFD?
A3: Sí. Asegure la idoneidad del aislamiento/enfriamiento del motor y funcione cerca de la zona eficiente.
P4: ¿Cómo se asegura el sellado?
A4: Sellos mecánicos duales ** en la cámara de aceite con sensor de fuga; Siga los intervalos de mantenimiento preventivo.
P5: ¿Qué pasa con los medios ligeramente corrosivos o arenosos?
A5: Elija materiales de acero inoxidable/resistente al desgaste, sellos de cara dura y considere la velocidad más baja.
P6: ¿Cómo dimensionar la potencia y la cabeza? **
A6: seleccione cerca del BEP de la bomba en las curvas QH y verifique el margen del motor y las pérdidas del sistema.
