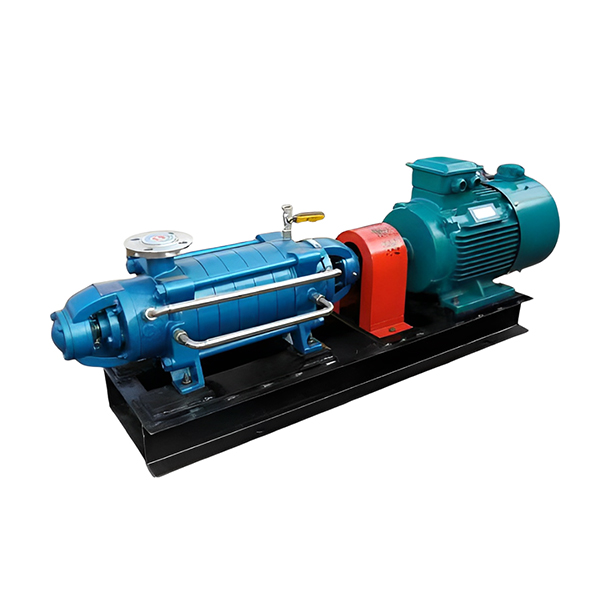

La bomba centrífuga multietapa tipo DG es una bomba centrífuga segmentada multietapa eficiente y que ahorra energía, que se utiliza principalmente para transportar agua limpia o líquidos con propiedades físicas y químicas similares al agua. Se utiliza ampliamente en agua de alimentación de calderas, suministro de agua de fábricas, suministro de agua urbano, drenaje de minas y sistemas de agua a alta presión. Esta serie de bombas tiene las características de alta presión, alta eficiencia, operación estable y estructura compacta, que puede satisfacer diversas necesidades de transporte de altura alta.
1. Característica estructural
La bomba centrífuga multietapa horizontal tipo DG adopta una estructura segmentada, compuesta principalmente por el cuerpo de la bomba, el impulsor, las paletas guía, el eje, el manguito del eje, el dispositivo de equilibrio, el sello de empaque o sello mecánico y otros componentes.
1.1 Cuerpo de bomba
El cuerpo de la bomba consta de una sección de succión, una sección intermedia y una sección de descarga, que están conectadas mediante pernos de apriete. La sección de succión y la sección de descarga están equipadas respectivamente con bridas de entrada y salida, y la dirección de la brida de salida se puede ajustar según las necesidades del usuario.
1.2 Impulsor
El impulsor está hecho de material de aleación de alta calidad y se somete a una corrección de equilibrio dinámico para garantizar el funcionamiento estable de la bomba. Las palas de cada etapa del impulsor se han optimizado para mejorar el rendimiento hidráulico y la eficiencia de la bomba.
1.3 Paletas guía
Las paletas guía desempeñan un papel en la guía del flujo de líquido y la reducción de las pérdidas hidráulicas, lo que permite que las bombas centrífugas de etapas múltiples transfieran energía de manera eficiente paso a paso y mejoren el rendimiento general de la bomba.
1.4 Eje y cojinetes
El eje de la bomba está hecho de acero aleado de alta resistencia y equipado con cojinetes rodantes o cojinetes deslizantes para garantizar una buena lubricación y estabilidad operativa de los cojinetes.
1.5 Dispositivo de equilibrio
Debido a la importante fuerza axial generada durante el funcionamiento de las bombas multietapa, las bombas tipo DG generalmente están equipadas con discos o tambores de equilibrio para contrarrestar el empuje axial, garantizar una mayor vida útil de los rodamientos y mejorar la confiabilidad operativa.
1.6 Dispositivo de sellado
La bomba centrífuga multietapa horizontal tipo DG puede utilizar un sello de empaque o un sello mecánico. El sello de empaque adopta empaquetadura flexible de grafito o PTFE, adecuado para condiciones generales de trabajo; Los sellos mecánicos son adecuados para aplicaciones que requieren un mayor rendimiento de sellado, como altas temperaturas, altas presiones o medios corrosivos.
2.Parámetro de rendimiento
Rango de caudal: 3,75 a 500 m³/h
Rango de cabeza: 50-1050 m
Velocidad de rotación: 1450r/min, 2950r/min
Temperatura media: ≤ 160 ℃ (el tipo de alta temperatura puede alcanzar 210 ℃)
Presión de trabajo: ≤ 10MPa
Eficiencia: 70% a 85%
3. Principio de funcionamiento
El principio de funcionamiento de la bomba centrífuga multietapa horizontal tipo DG se basa en la acción de la fuerza centrífuga. El siguiente es su principio de funcionamiento detallado:
Accionamiento por motor: el impulsor de la bomba accionada por motor gira a alta velocidad.
El líquido ingresa al impulsor: El líquido ingresa al impulsor de la primera etapa a través del puerto de succión de la bomba. La rotación del impulsor permite que el líquido gane energía cinética y genere fuerza centrífuga.
Aceleración y presurización del líquido: bajo la acción del impulsor, el líquido se lanza alrededor del impulsor a lo largo del canal de flujo entre las palas, aumentando tanto la velocidad como la presión.
El líquido pasa a través de la rueda guía: el líquido expulsado del impulsor ingresa a la rueda guía y la función de la rueda guía es convertir parte de la energía cinética del líquido en energía de presión estática, aumentando así aún más la presión del líquido. .
Presurización de múltiples etapas: después de pasar por el impulsor de la primera etapa y la rueda guía, el líquido ingresa al impulsor de la siguiente etapa y repite el proceso anterior. Cada etapa del impulsor y la rueda guía aumenta aún más la presión del líquido.
Descarga final: después de ser presurizado por impulsores de múltiples etapas y ruedas guía, el líquido finalmente se descarga a través del puerto de descarga de la bomba para lograr la presión y el caudal requeridos.
Equilibrio de fuerza axial: la fuerza axial de la bomba se equilibra mediante una placa de equilibrio para garantizar un funcionamiento estable de la bomba.
Sello del eje: El sello del eje de la bomba generalmente adopta un sello de empaque y el sello mecánico también se puede usar según las necesidades del usuario.
La bomba centrífuga multietapa horizontal tipo DG puede transportar líquidos de manera efectiva y proporcionar una altura alta y un alto flujo de salida. Este tipo de bomba es muy utilizada en ámbitos industriales y municipales, aptas para transportar agua limpia u otros líquidos con propiedades físicas y químicas similares al agua.
4. Características del producto
Las características de la bomba centrífuga multietapa horizontal tipo DG incluyen principalmente los siguientes aspectos:
Eficiencia: Las bombas tipo DG tienen la característica de alta eficiencia, lo que puede proporcionar un flujo y presión estables con un bajo consumo de energía.
Amplio rango de rendimiento: esta bomba tiene un amplio rango de rendimiento, adecuada para diversas condiciones de trabajo y puede cumplir con diferentes requisitos de flujo y altura.
Seguras y estables: las bombas tipo DG funcionan de forma segura y estable y pueden funcionar de forma continua durante mucho tiempo sin fallos de funcionamiento.
Bajo nivel de ruido: esta bomba genera poco ruido durante el funcionamiento y es adecuada para su uso en situaciones que requieren un ambiente silencioso.
Larga vida útil: El diseño y selección de materiales de las bombas tipo DG les otorga una vida útil más larga, reduciendo la frecuencia de mantenimiento y reemplazo.
Fácil instalación y mantenimiento: El diseño estructural de esta bomba hace que el proceso de instalación y mantenimiento sea relativamente simple, reduciendo los costos de mantenimiento y el tiempo de inactividad.
Medio aplicable: las bombas tipo DG son adecuadas para transportar agua limpia u otros líquidos con propiedades físicas y químicas similares al agua, incluidos líquidos que contienen pequeñas cantidades de partículas sólidas.
Rango de temperatura: esta bomba puede manejar una amplia gama de temperaturas de líquido, generalmente adecuada para temperaturas de líquido entre -20 °C y 105 °C.
Diseño del sello del eje: El sello del eje de la bomba tipo DG puede usar un sello de empaquetadura suave o un sello mecánico para garantizar un sellado seguro y confiable.
5. Ámbito de aplicación:
El rango de aplicación de la bomba centrífuga multietapa horizontal tipo DG es muy amplio e incluye principalmente los siguientes aspectos:
Agua de alimentación de calderas industriales: las bombas tipo DG son adecuadas para el sistema de agua de alimentación de calderas industriales, proporcionando un flujo de agua estable a alta presión para garantizar el funcionamiento normal de la caldera.
Tratamiento de agua: las bombas tipo DG se usan comúnmente en diversas aplicaciones de tratamiento de agua para transportar agua limpia o líquidos con propiedades físicas y químicas similares al agua, incluidos sistemas de ósmosis inversa y tratamiento de aguas residuales.
Abastecimiento y drenaje de agua municipal: las bombas tipo DG son adecuadas para sistemas de suministro y drenaje de agua en ingeniería municipal, que pueden transportar eficientemente el flujo de agua y satisfacer las necesidades de suministro y drenaje de agua urbano.
Sistema de aire acondicionado: En el sistema de aire acondicionado se utilizan bombas tipo DG para transportar el agua circulante, asegurando el normal funcionamiento del sistema de aire acondicionado.
Riego agrícola: las bombas tipo DG también son adecuadas para sistemas de riego agrícola, ya que proporcionan un flujo de agua estable para satisfacer las necesidades de riego de tierras agrícolas.
Industria petrolera y química: en la industria petrolera y química, las bombas tipo DG se utilizan para transportar diversos líquidos, incluidos aceites, productos químicos y otros líquidos industriales.
Sistema de protección contra incendios: las bombas tipo DG también se utilizan en sistemas de protección contra incendios, que pueden proporcionar un flujo de agua a alta presión para la extinción de incendios y el suministro de agua a los equipos de extinción de incendios.
Minería: En minería, las bombas tipo DG se utilizan para aplicaciones como drenaje de minas y transporte de lodos.
Industria energética y eléctrica: las bombas tipo DG se utilizan en diversas aplicaciones de transporte de agua a alta presión en la industria energética y eléctrica, incluidos sistemas de agua de refrigeración y agua de alimentación de calderas.
Arquitectura y Construcción: En el campo de la arquitectura y la construcción, las bombas tipo DG se utilizan para la construcción de sistemas de abastecimiento de agua, sistemas de drenaje y sistemas de protección contra incendios.
Estos rangos de aplicación demuestran la amplia aplicabilidad e importancia de las bombas centrífugas multietapa horizontales tipo DG en diversos campos industriales y municipales.
6.REQUISITOS DE INSTALACIÓN:
Los requisitos de instalación para la bomba centrífuga multietapa horizontal tipo DG son los siguientes:
Nivelación de planos básicos:
El plano de cimentación para instalar la bomba debe nivelarse horizontalmente. Después de que el cemento básico se solidifique, se debe verificar que los orificios de la base y de los pernos de anclaje estén flojos.
Concentricidad entre motor y bomba:
Después de ensamblar el motor, la bomba y la base, se debe verificar estrictamente la concentricidad del eje de la bomba y del eje del motor para garantizar que las líneas centrales de los dos ejes estén en la misma línea horizontal.
Holgura del eje del extremo del acoplamiento:
Al instalar el motor y la bomba de agua en combinación, se debe extraer el extremo axial del acoplamiento de la bomba y se debe dejar un espacio de 2 a 3 mm en la cara del extremo para garantizar el funcionamiento normal de la bomba y el motor.
Inspección del canal de bomba:
Antes de instalar la bomba, verifique cuidadosamente si hay objetos duros (como piedras, arena de hierro, etc.) en el canal de flujo de la bomba para evitar que afecten el funcionamiento normal de la bomba.
Herramientas de instalación y equipos de elevación:
Prepare las herramientas de instalación y el equipo de elevación para garantizar un proceso de instalación sin problemas.
Conexión de tubería:
Las tuberías de succión y descarga de la bomba deben tener sus propios soportes y no se permite que el cuerpo de la bomba en sí soporte la carga de las tuberías.
Operación de prueba:
La bomba tiene prohibido realizar una prueba de funcionamiento a alta velocidad sin carga antes de su funcionamiento y debe probarse con líquido de acuerdo con los requisitos del manual de funcionamiento.
Seguridad eléctrica:
Sólo el personal autorizado puede instalar, mantener e inspeccionar bombas, reparar componentes eléctricos y cumplir con las normas de seguridad locales.
Estos requisitos de instalación garantizan que la bomba centrífuga multietapa horizontal tipo DG pueda funcionar de forma segura y estable, y prolongar su vida útil.
Shanghai Jiushi Pump Industry es una empresa profesional dedicada a la investigación, el desarrollo, la producción y la venta de equipos de bombas. Sus productos cubren múltiples categorías, como bombas centrífugas, bombas multietapa, bombas de aguas residuales, bombas de agua, bombas rotativas, bombas autocebantes, bombas para tuberías, bombas magnéticas y bombas químicas, y se utilizan ampliamente en industrias como la eléctrica y petroquímica. , protección del medio ambiente y suministro de agua. La empresa se compromete a ofrecer productos de bombas eficientes y que ahorren energía, y a ganar reconocimiento en el mercado con un servicio posventa de alta calidad.
