La bomba centrífuga es el estándar industrial indiscutible para la transferencia continua de fluidos de gran volumen. Estas máquinas vitales representan la gran mayoría de las instalaciones de bombas a nivel mundial en la actualidad. Mantienen silenciosamente en funcionamiento innumerables instalaciones modernas en todo el mundo. Los equipos de adquisiciones e ingeniería enfrentan un desafío distinto durante el diseño del sistema. Si bien la tecnología fundamental sigue estando altamente estandarizada, la elección de la bomba correcta determina la confiabilidad general del sistema. Una mala elección provoca inevitablemente una gran pérdida de energía y frecuentes fallos mecánicos.
Por el contrario, la especificación correcta garantiza un funcionamiento perfecto y a largo plazo. En esta guía aprenderá un marco claro para comprender la mecánica de las bombas. Evaluaremos juntos las variaciones críticas de diseño y las opciones de materiales. Finalmente, descubrirá exactamente cómo alinear perfectamente las especificaciones técnicas con los requisitos específicos de su instalación. Este conocimiento le permite construir sistemas de transferencia de fluidos eficientes y altamente resistentes.
Mecanismo central: las bombas centrífugas convierten la energía cinética rotacional en energía hidrodinámica para mover fluidos de baja viscosidad de forma continua.
Categorización: Los tipos de bombas (p. ej., de succión final, multietapas, de caja dividida) dependen principalmente del caudal, los requisitos de presión de cabeza y la huella espacial.
Dimensionamiento y eficiencia: operar en el punto de mejor eficiencia (BEP) minimiza la vibración y los costos de energía al tiempo que maximiza la vida útil operativa.
Mitigación de riesgos: la evaluación adecuada de la altura de succión positiva neta (NPSH) no es negociable para evitar la cavitación y la falla prematura de los componentes.

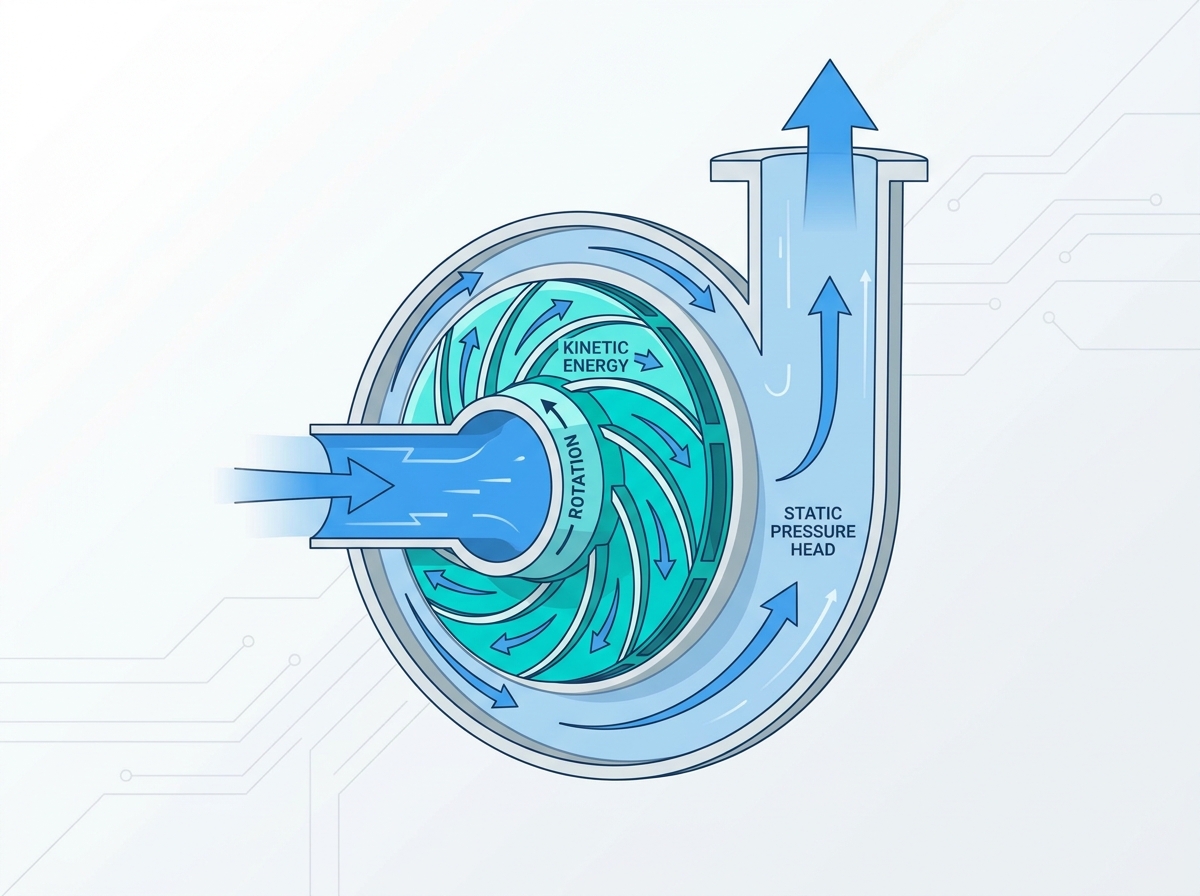

La transferencia de fluidos se basa en una secuencia precisa de conversiones de energía. El proceso comienza cuando el líquido ingresa a la boquilla de succión. Viaja directamente al centro, o "ojo", de un impulsor giratorio. Un motor impulsa este impulsor a altas velocidades. Las paletas giratorias atrapan inmediatamente el fluido entrante. La fuerza centrífuga acelera el líquido radialmente hacia el borde del impulsor. Esta aceleración repentina imparte una enorme energía cinética rotacional al fluido. Sale de la circunferencia del impulsor a velocidades extremadamente altas.
La carcasa de voluta se hace cargo a continuación. Actúa como punto de transferencia crítico para el fluido acelerado. La voluta presenta una forma especializada similar a un embudo. Su área de sección transversal aumenta gradualmente hacia la boquilla de descarga. Este espacio en expansión captura el fluido de alta velocidad y lo obliga a reducir la velocidad. Los principios de la dinámica de fluidos dictan aquí una regla simple. A medida que disminuye la velocidad del fluido, aumenta la presión estática. La voluta convierte efectivamente la energía cinética bruta en una carga de presión utilizable. Ahora tiene la fuerza necesaria para empujar el fluido a través de kilómetros de tuberías.
Debe establecer límites técnicos al principio de la fase de diseño. Una bomba centrífuga funciona muy bien para fluidos de baja viscosidad. El agua, los aceites ligeros y los productos químicos estándar fluyen a través de ellos sin esfuerzo. Sin embargo, el rendimiento cae drásticamente a medida que aumenta la viscosidad del fluido. Los fluidos espesos crean fricción interna. Esta resistencia ralentiza el impulsor y destruye la eficiencia energética. Los fluidos sensibles al corte también sufren dentro de estas carcasas. La acción agresiva del hilado puede arruinar emulsiones delicadas o mezclas biológicas. Debe seleccionar tecnologías alternativas de desplazamiento positivo para esos escenarios específicos.
Los componentes internos dictan qué tan bien su sistema maneja líquidos específicos. Debe evaluar rigurosamente los diseños de los impulsores, los métodos de sellado y la metalurgia de la carcasa. Un desajuste aquí garantiza un fallo prematuro.
La geometría del impulsor juega un papel fundamental en el éxito del sistema. Los ingenieros clasifican los impulsores en tres categorías distintas. Los impulsores abiertos cuentan con paletas expuestas unidas directamente a un eje central. Pasan fácilmente sólidos suspendidos y materiales fibrosos. Los impulsores semiabiertos añaden una única placa posterior para soporte estructural. Manejan lodos ligeros de forma eficaz. Los impulsores cerrados encierran las paletas entre dos placas sólidas. Ofrecen las calificaciones de eficiencia más altas. Sin embargo, los impulsores cerrados requieren estrictamente fluidos limpios y de baja viscosidad para evitar obstrucciones graves.
Matriz de selección de diseño del impulsor
Tipo de diseño | Idoneidad del fluido primario | Nivel de eficiencia | Perfil de mantenimiento |
|---|---|---|---|
Abierto | Lodos pesados, sólidos grandes, desechos fibrosos | Bajo | Requiere ajustes frecuentes de espacio libre |
Semiabierto | Lodos ligeros, sólidos en suspensión moderados. | Medio | Se necesita un control moderado de la placa de desgaste |
Cerrado | Agua limpia, productos químicos claros, aceites ligeros. | Alto | Bajo mantenimiento; propenso a obstruirse si entran sólidos |
Los mecanismos de sellado representan otro punto de decisión crítico. Debe elegir entre empaquetaduras tradicionales y sellos mecánicos. Los anillos de empaque se comprimen alrededor del eje giratorio. Restringen físicamente el escape de líquido. Sin embargo, la empaquetadura requiere un goteo continuo y controlado para lubricar y enfriar el eje. No puede utilizar empaquetaduras si el fluido es tóxico, inflamable o muy valioso. Los sellos mecánicos resuelven este problema por completo. Dos caras muy pulidas se presionan juntas para formar una barrera casi perfecta. Eliminan las fugas visibles. Muchas instalaciones industriales modernas exigen que los sellos mecánicos cumplan con los estrictos estándares ambientales API 682.
Finalmente, se debe especificar la metalurgia de carcasa adecuada. El hierro fundido estándar proporciona un excelente servicio para aplicaciones generales de agua. Ofrece una durabilidad rentable. El procesamiento químico exige una protección mucho mayor. Debe especificar acero inoxidable 316 o aleaciones exóticas como Hastelloy para resistir ácidos corrosivos. Las aplicaciones mineras introducen abrasión extrema. Las carcasas de hierro con alto contenido de cromo resisten la constante acción abrasiva de arena pesada y lodos de rocas.
Los fabricantes configuran estas bombas en varios tipos estructurales distintos. Debe hacer coincidir la configuración física con su caudal específico, demandas de presión y espacio disponible.
Bombas de succión final: Representan la configuración industrial más común. El fluido entra horizontalmente por el extremo y sale verticalmente. Ofrecen una enorme versatilidad y rentabilidad. Los encontrará dominando la transferencia de agua de instalaciones generales, las torres de enfriamiento y los sistemas HVAC comerciales.
Bombas de caja dividida: las aplicaciones de servicio pesado requieren diseños de caja dividida. La carcasa literalmente se divide a lo largo de un plano horizontal. Los equipos de mantenimiento pueden quitar la mitad superior para inspeccionar todo el conjunto giratorio. Lo hacen sin siquiera perturbar las enormes tuberías de succión y descarga. Los evalúa principalmente para escenarios municipales o industriales de alto flujo y servicio continuo.
Bombas multietapa: algunos sistemas requieren una inmensa presión de descarga. Ampliar la huella física suele ser imposible. Las bombas multietapa resuelven esto apilando múltiples impulsores secuencialmente en un solo eje. El primer impulsor genera presión y alimenta al segundo. El segundo lo agrava y alimenta al tercero. Los sistemas de alimentación de calderas y las plantas de ósmosis inversa de alta presión dependen en gran medida de configuraciones de varias etapas.
Bombas verticales en línea y de sumidero: las salas de máquinas estrechas crean dolores de cabeza espaciales. Las bombas verticales en línea se montan directamente en la tubería como una válvula. No requieren espacio dedicado. Las bombas de sumidero verticales funcionan de manera diferente. El motor se encuentra de forma segura sobre el suelo. Un eje largo deja caer el impulsor hacia fosos sumergidos para la extracción de fluidos subterráneos.
Diferentes industrias definen el éxito operativo a través de métricas completamente diferentes. Comprender estos matices le garantiza especificar la máquina adecuada para el trabajo correcto.
Las instalaciones de tratamiento de agua y aguas residuales priorizan por encima de todo el funcionamiento continuo. El éxito aquí significa evitar obstrucciones. Las aguas residuales sin tratar contienen trapos, plásticos y sólidos biológicos densos. Los ingenieros especifican impulsores empotrados o de vórtice para afrontar estos desafíos. Estos diseños especializados crean un remolino localizado. La bañera de hidromasaje aspira los sólidos de forma segura a través de la carcasa sin que toquen las paletas.
Las plantas de procesamiento de productos químicos y petroquímicos enfrentan peligros extremos. La contención de líquidos es una necesidad absoluta. Una fuga menor puede provocar incendios catastróficos o desastres ambientales. Los equipos de adquisiciones exigen un estricto cumplimiento de los estándares API 610 o ANSI. Estos estándares exigen espesores de carcasa más pesados y soportes de rodamientos especializados. Los ingenieros deben verificar rigurosamente la compatibilidad química entre el fluido bombeado y los elastómeros internos.
El sector de alimentación y bebidas exige una pureza absoluta. Las bacterias no pueden tener ningún lugar donde esconderse. Las normas sanitarias gobiernan esta industria. Las bombas deben tener interiores de acero inoxidable 316L altamente pulido. Deben admitir protocolos de limpieza in situ (CIP). Esto permite a los operadores eliminar químicos cáusticos calientes a través del sistema de manera segura. Una implementación exitosa requiere un cumplimiento estricto de las normas de diseño FDA y EHEDG.
La minería y la industria pesada presentan un entorno mecánico brutal. El bombeo de lodos altamente abrasivos destruye los metales estándar en horas. El éxito requiere una construcción excepcionalmente robusta. Debe especificar impulsores de metal duro. Las placas de desgaste reemplazables se vuelven obligatorias. Estos componentes de sacrificio son los más afectados por el daño abrasivo. Los equipos de mantenimiento pueden reemplazarlos rápidamente para proteger la costosa carcasa principal.
Seleccionar el modelo correcto requiere una evaluación matemática precisa. Las conjeturas conducen directamente a fallos del sistema. Debe seguir una lógica de ingeniería estricta para seleccionar opciones viables.
Mapee el caudal frente a la presión de cabeza: primero determina cuánto fluido necesita para moverse (capacidad) y cuánta resistencia enfrenta (cabeza). Traza estos números para crear una curva del sistema. Luego, coloca esta curva sobre los gráficos de rendimiento del fabricante. El objetivo es seleccionar un modelo en el que la curva de su sistema se cruce con la curva de la bomba en su punto de mejor eficiencia (BEP).
Evaluar los riesgos de cavitación: esta sigue siendo la métrica de evaluación más crítica. Debe analizar la altura neta de succión positiva (NPSH). A medida que el fluido ingresa al ojo del impulsor, la presión cae. Si la presión cae por debajo de la presión de vapor del fluido, el líquido hierve instantáneamente. Se forman burbujas que colapsan violentamente contra las paletas metálicas. Esto destruye los impulsores rápidamente. La altura neta de succión positiva disponible (NPSHr) siempre debe exceder el valor requerido por el fabricante (NPSHr).
Ajuste según la gravedad específica y la viscosidad: las curvas de rendimiento estándar suponen que está bombeando agua limpia. Los fluidos más espesos o más pesados se comportan de manera diferente. Los productos químicos pesados requieren más torsión para moverse. Debe aumentar la potencia de su motor para manejar gravedades específicas más altas. Si no se ajusta este cálculo, el motor se quemará inmediatamente.
Aplique lentes de cumplimiento normativo: debe filtrar su lista corta según los estándares de la industria. Las aplicaciones industriales generales se basan en las especificaciones ISO. El procesamiento químico favorece en gran medida los estándares ANSI para la intercambiabilidad dimensional. Los despliegues de petróleo y gas de alto riesgo requieren estrictamente una construcción certificada API. Haga coincidir el estándar con el perfil de riesgo de su instalación.
Incluso los sistemas de tamaño perfecto fallan si se implementan incorrectamente. Debe gestionar varios riesgos físicos críticos durante la instalación y el funcionamiento diario.
El consumo de energía representa un enorme pasivo continuo. Sobredimensionar un sistema obliga al motor a consumir energía innecesaria. También obliga al equipo a operar lejos de su Punto de Mejor Eficiencia. El funcionamiento con BEP provoca vibraciones internas graves. Puede mitigar este drenaje de energía utilizando variadores de frecuencia (VFD). Un VFD ajusta dinámicamente la velocidad del motor para satisfacer las demandas exactas del sistema. Esto evita el desperdicio de energía y reduce el estrés mecánico.
Las realidades de la instalación a menudo arruinan una excelente ingeniería. La tensión de la tubería es la falla de implementación más común. Los instaladores a veces fuerzan que tuberías pesadas desalineadas se empernen en las bridas de la bomba. Esto obliga a girar toda la carcasa. El eje interno se dobla y los cojinetes fallan en cuestión de días. Debe soportar todas las tuberías de forma independiente. Además, es necesario enlechar perfectamente la placa base al suelo de hormigón para absorber las vibraciones operativas.
El mantenimiento y el desgaste requieren una gestión proactiva. Los rodamientos y los sellos mecánicos son los puntos de falla más predecibles. Nunca debes esperar a que se rompan. Implementar monitoreo de condición de rutina. Los técnicos pueden utilizar herramientas de análisis de vibraciones para realizar un seguimiento de la salud interna. Un aumento en las vibraciones de alta frecuencia indica un desgaste inminente del rodamiento. Identificar esto a tiempo evita tiempos de inactividad catastróficos y no planificados.
Adquirir una bomba centrífuga requiere equilibrar el gasto de capital inicial con la estabilidad operativa a largo plazo. No puedes confiar únicamente en las dimensiones físicas. Debe profundizar en la dinámica de fluidos, la ciencia de los materiales y las limitaciones mecánicas para garantizar el éxito.
Recomendamos a los ingenieros que tomen medidas estrictas y metódicas antes de comprar. Primero, verifique las propiedades exactas de su fluido a temperaturas de funcionamiento. En segundo lugar, calcule con precisión su NPSH disponible para garantizar que evite la cavitación. En tercer lugar, defina claramente los estándares de cumplimiento requeridos por su sector industrial específico.
No dude en aprovechar la orientación de expertos. Recopile sus caudales precisos, presiones de cabeza y características de fluidos. Póngase en contacto con nuestro equipo de ingeniería y ventas hoy con estos parámetros del sistema. Proporcionaremos una evaluación técnica personalizada y una cotización detallada para asegurar el futuro operativo de sus instalaciones.
R: Una bomba centrífuga utiliza un impulsor giratorio para generar un flujo continuo. Funciona mejor con fluidos finos y de baja viscosidad como el agua. Una bomba de desplazamiento positivo atrapa un volumen fijo de fluido y lo fuerza a través de la tubería de descarga por revolución. Es muy eficaz para fluidos espesos y altamente viscosos o aplicaciones que requieren una dosificación precisa.
R: No. El funcionamiento en seco provoca daños mecánicos graves e inmediatos. El fluido bombeado actúa como lubricante y refrigerante crucial para los sellos mecánicos internos y los cojinetes. Sin líquido, se acumula rápidamente un calor inmenso que destruye los sellos. Debe utilizar variantes autocebantes especializadas si es inevitable el funcionamiento en seco temporal.
R: La cavitación ocurre cuando la presión del fluido dentro de la línea de succión cae por debajo de la presión de vapor del líquido. El líquido hierve instantáneamente, formando pequeñas burbujas de vapor. Cuando estas burbujas golpean la zona de alta presión del impulsor giratorio, colapsan violentamente. Esta rápida implosión envía ondas de choque que pican y destruyen las superficies metálicas.
R: El BEP se encuentra analizando el gráfico de la curva de rendimiento del fabricante. El BEP es el punto específico de la curva donde la bomba transfiere energía al fluido de manera más eficiente. Operar lo más cerca posible de este punto minimiza la vibración interna, reduce el consumo de energía y extiende la vida útil general de los componentes.
