Guía de selección de bombas rotativas: parámetros clave, estándares industriales y análisis de casos de aplicaciones multisectoriales

En el campo del transporte de fluidos complejos en la producción industrial, las bombas de lóbulos rotativos, con su exclusivo principio de transporte volumétrico, se están convirtiendo gradualmente en el equipo preferido para transportar medios de alta viscosidad, partículas y sensibles al cizallamiento. Sin embargo, las ineficiencias, el desgaste de los equipos e incluso los accidentes de producción causados ​​por una selección inadecuada siguen siendo puntos débiles que enfrentan muchas empresas. Este artículo analizará sistemáticamente la lógica central de la selección de bombas rotativas, desde el análisis de parámetros clave, la aplicación de estándares internacionales, el proceso de selección de ocho pasos, hasta cuatro casos prácticos importantes de la industria y cinco pautas para evitar picaduras, para brindarle un conjunto de metodologías de selección prácticas que se pueden implementar.

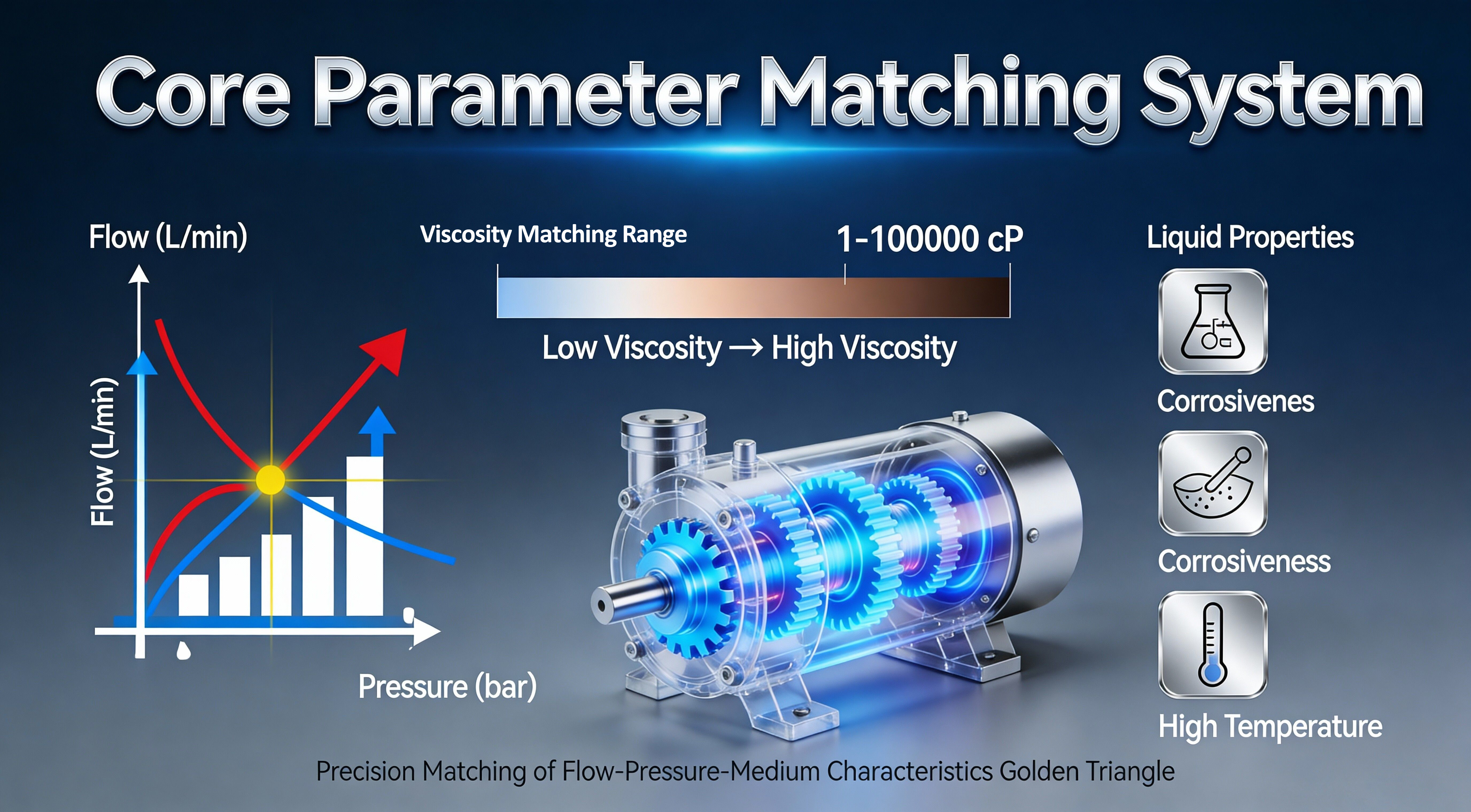

01. Parámetros básicos para la selección de bombas rotativas: una consideración integral desde el caudal hasta la viscosidad.

La adaptación dinámica del caudal y la presión es el paso principal en la selección de la bomba. El caudal (Q) de una bomba rotativa normalmente se expresa en metros cúbicos por hora (m³/h) o litros por minuto (L/min) y debe calcularse con precisión en función del ciclo de producción real. Por ejemplo, cuando una planta procesadora de alimentos transfiere pasta de tomate con una viscosidad de aproximadamente 8000 cP y la línea de llenado opera a 50 botellas por minuto con un volumen de llenado de 200 ml por botella, el caudal teórico requerido es de aproximadamente 6 m³/h. En la selección práctica de bombas, se debe reservar un margen de seguridad adicional del 10 % al 20 % para adaptarse a las fluctuaciones operativas y las pérdidas del sistema.



La determinación de la altura (H) o la presión de operación (P) debe tener en cuenta múltiples factores, incluidas las pérdidas por fricción de la tubería, la altura de elevación vertical y la contrapresión general del sistema. en una refineria

El rango de compatibilidad de viscosidad determina directamente la selección del tipo de bomba. Las bombas rotativas ofrecen una capacidad de manejo de viscosidad significativamente superior en comparación con las bombas centrífugas, y generalmente cubren un amplio rango desde tan solo 1 cP (p. ej., agua) hasta 1.000.000 cP (p. ej., plásticos fundidos). Por ejemplo, en una planta de procesamiento de algas en Qingdao, inicialmente se transportaba lodo de algas con una viscosidad de aproximadamente 50.000 cP mediante una bomba centrífuga, lo que daba como resultado un rendimiento de flujo insuficiente. Después de reemplazarla con una bomba rotativa de lóbulos, la eficiencia operativa general aumentó aproximadamente un 40 %.

También es importante tener en cuenta que la viscosidad depende en gran medida de la temperatura. Por ejemplo, la miel tiene una viscosidad de aproximadamente 7000 cP a 20°C, que puede reducirse a alrededor de 1000 cP cuando se calienta a 60°C. Por lo tanto, durante la selección de la bomba, la viscosidad real del fluido en condiciones reales de temperatura de funcionamiento debe definirse claramente para garantizar una coincidencia precisa y confiable del equipo.

Las características del fluido son la base clave para la selección de materiales. Cuando el contenido de sólidos supera el 5% o el tamaño de las partículas es superior a 3 mm, se deben seleccionar materiales de rotor resistentes al desgaste, como hierro fundido con alto contenido de cromo o acero inoxidable dúplex. En aplicaciones farmacéuticas, como la transferencia de solución a granel de vacunas, las partes húmedas de la bomba generalmente se fabrican en acero inoxidable 316L con una superficie interna electropulida (Ra ≤ 0,4 μm) para cumplir con los requisitos de FDA 21 CFR Parte 177.

En una planta química de la provincia de Anhui, las aguas residuales que contenían aproximadamente un 10 % de ácido sulfúrico se transportaban mediante una bomba fabricada en acero inoxidable estándar. Debido a una consideración insuficiente de la compatibilidad del material, la carcasa de la bomba sufrió corrosión y fugas a los tres meses de funcionamiento. Después de reemplazar los componentes húmedos con aleación de titanio, la vida útil se extendió a aproximadamente dos años.

2. Interpretación de los estándares industriales: de las regulaciones nacionales a la certificación internacional

GB/T 44045-2024, la última norma nacional para bombas rotativas utilizadas en la industria petrolera y petroquímica de China, entró oficialmente en vigor el 1 de diciembre de 2024, reemplazando varias normas previamente fragmentadas. Esta norma especifica claramente los requisitos técnicos para varios tipos de bombas, incluidas bombas de engranajes, bombas de tornillo y bombas de lóbulos.

De acuerdo con los métodos de prueba de rendimiento descritos en el Anexo A, la desviación permitida del caudal no deberá exceder el ±5%, la desviación de la cabeza deberá estar dentro del ±3% y la tasa de fuga del sello deberá limitarse a no más de 5 ml/h. Cabe destacar que la cláusula 6.4 de la norma exige el uso de sellos mecánicos duales para los sistemas de sellado. Este requisito ya se ha convertido en un criterio de aceptación obligatorio en los proyectos de modernización de bombas de transferencia de petróleo crudo en los yacimientos petrolíferos del norte de China.

ISO 14847:1999 proporciona un marco más general y aplicable internacionalmente para los requisitos técnicos de las bombas rotativas de desplazamiento positivo. El Capítulo 5, titulado 'Aplicabilidad', enfatiza que el diseño de la bomba debe tener en cuenta las condiciones de funcionamiento como la temperatura ambiente (–20 °C a 40 °C) y la altitud de instalación (≤ 1000 m sobre el nivel del mar).

Tras obtener la certificación según esta norma, las bombas lobulares Tornado® serie T1 fabricadas por la empresa alemana NETZSCH lograron un aumento del 15% en su cuota de mercado dentro de las plantas procesadoras de alimentos europeas. En China, organizaciones como el Instituto de Investigación de Maquinaria General de Hefei han participado en la revisión de este estándar, lo que ha permitido que GB/T 44045-2024 alcance más del 90 % de compatibilidad con los estándares internacionales.

La certificación higiénica es un requisito obligatorio de entrada al mercado para las industrias alimentaria y farmacéutica. Los estándares sanitarios 3-A exigen que todas las superficies en contacto con el producto tengan una rugosidad superficial de no más de 0,8 μm y adopten un diseño sin grietas para eliminar las zonas muertas. La certificación EHEDG, por otro lado, verifica la capacidad de limpieza mediante pruebas de clase EL.

Las bombas de lóbulos rotativos sanitarias fabricadas por SHANGHAI JUSH Pump Co., Ltd. han obtenido con éxito ambas certificaciones. Gracias a su diseño de rotor de lóbulos de dos alas, las fuerzas de corte se reducen aproximadamente un 30 %. En una aplicación en una planta procesadora de yogur, esta mejora en el diseño aumentó las tasas de supervivencia de los probióticos del 82 % al 95 %, lo que demuestra un rendimiento excelente en la manipulación de productos sensibles al cizallamiento.

3. Método de selección en ocho pasos: proceso sistematizado de toma de decisiones

La hoja de datos de condiciones de funcionamiento debe documentar exhaustivamente todos los parámetros críticos.

En un proyecto de tratamiento de lodos municipal emprendido por una empresa de ingeniería ambiental, la selección inicial de la bomba falló debido a la omisión de una condición operativa extrema en la que el contenido de sólidos aumentó del 20% al 35%, lo que provocó obstrucciones frecuentes de la bomba de cavidad progresiva seleccionada originalmente.

Una hoja de datos de condiciones de funcionamiento estandarizadas debe incluir la siguiente información básica: nombre del fluido (incluidos los nombres comunes y químicos), caudales máximo/normal/mínimo, presión de succión, presión de descarga, rango de temperatura de funcionamiento, viscosidad (a 25 °C y a temperatura de funcionamiento real), contenido de sólidos y tamaño de partículas, clasificación de corrosión, requisitos higiénicos y un total de 12 parámetros técnicos esenciales para garantizar una selección precisa y confiable de la bomba.

Paso 2: Selección preliminar del tipo de bomba según las características del fluido

La selección inicial del tipo de bomba debe basarse en las propiedades específicas del medio transportado. Para fluidos de alta viscosidad (> 1000 cP), generalmente se prefieren bombas de lóbulos o bombas de tornillo. Los medios que contienen fibras (como el licor negro de las fábricas de papel) se manejan mejor con bombas de impulsor flexible. En aplicaciones higiénicas, las opciones de bombas generalmente se limitan a bombas de lóbulos o bombas de doble tornillo para cumplir con estrictos requisitos sanitarios.

En una planta procesadora de chocolate en la provincia de Zhejiang, donde la viscosidad del producto alcanzó aproximadamente 60.000 cP, este paso de selección condujo a la eliminación de las bombas de engranajes. La solución final fue una bomba lobular rotativa con camisa y aislamiento térmico, que evitaba eficazmente la solidificación y el bloqueo del chocolate durante el funcionamiento.

Paso 3: La comparación de materiales requiere consultar los manuales de corrosión.

El acero inoxidable 316L es adecuado para ambientes ligeramente corrosivos con pH de 4 a 10; Hastelloy C276 puede resistir el ácido clorhídrico concentrado; El recubrimiento de PTFE es adecuado para medios oxidantes fuertes. Una fábrica de pesticidas en la provincia de Jiangsu utilizó un cuerpo de bomba Hastelloy para transportar licor madre de glifosato (pH 2-3, que contiene cloro), y la vida útil fue tres veces más larga que la del acero inoxidable 316L.

Paso 4: La verificación de la curva de rendimiento es crucial para evitar 'sobredimensionar un vehículo de tamaño insuficiente'.

Trazar los puntos de funcionamiento calculados (Qe, He) en la curva de rendimiento proporcionada por el fabricante, asegurándose de que se encuentren dentro de la zona de alta eficiencia (eficiencia ≥ 75%). Una planta química en Shandong no realizó este paso durante la selección del modelo, lo que resultó en una eficiencia operativa real de solo el 52%, lo que provocó una sobrecarga crónica del motor. Tras sustituir el motor por un modelo más compatible, se consiguió un ahorro anual de electricidad de 120.000 kWh.

Paso 5: La optimización de la velocidad de rotación afecta el corte y el desgaste.

Los medios de alta viscosidad deben utilizar velocidades de rotación bajas (por ejemplo, 300 rpm). En una fábrica de cosméticos, al transportar crema facial (viscosidad 100.000 cP), reducir la velocidad de rotación de 600 rpm a 200 rpm redujo la desviación estándar de la distribución del tamaño de las partículas del producto de 15 μm a 8 μm. Para medios que contienen partículas, la velocidad lineal debe controlarse a ≤8 m/s para reducir el desgaste.

Paso 6: El diseño del sistema de sellado debe considerar múltiples factores.

Los sellos mecánicos de un solo extremo son adecuados para condiciones de trabajo normales; para medios tóxicos se utilizan obturaciones de doble extremo con sistema de lavado; Los sellos magnéticos logran cero fugas. Una planta química en la provincia de Hebei utiliza sellos de doble extremo estándar API 682 con lavado Plan 53A cuando transporta acrilonitrilo (altamente tóxico), y la fuga anual se controla por debajo de 0,5 L.

Paso 7: La elección del método de instalación debe considerarse junto con las condiciones del espacio.

La instalación horizontal es conveniente para el mantenimiento y adecuada para salas de bombas espaciosas; La instalación vertical ahorra un 40% de espacio. Después de que un barco eligiera una bomba de levas vertical, la tasa de utilización del espacio mejoró significativamente. Vale la pena señalar que las bombas verticales tienen requisitos más altos en cuanto a rigidez de la base y es necesario un análisis de vibraciones.

Paso 8: La contabilidad de costos debe centrarse en todo el ciclo de vida.

Una fábrica de automóviles eligió inicialmente una bomba de engranajes de producción nacional (120.000 yuanes) debido a su precio, pero el costo promedio de mantenimiento anual alcanzó los 50.000 yuanes. Más tarde, cambiaron a una bomba de doble tornillo importada (350.000 yuanes), reduciendo el costo promedio de mantenimiento anual a 12.000 yuanes, lo que resultó en un costo total más bajo en tres años. La contabilidad de costos debe incluir: precio de compra, consumo de energía, repuestos, mano de obra de mantenimiento y pérdidas por tiempo de inactividad.

04. Casos de aplicación multisectorial: estrategia de selección basada en escenarios

Los requisitos básicos de la industria alimentaria son la higiene y el bajo cizallamiento. Una fábrica de mermeladas en Shanghai utiliza una bomba lobular rotativa de acero inoxidable 316L para transportar mermelada de fresa (que contiene partículas de pulpa de fruta de 8 mm). El rotor presenta un diseño de dientes especial para garantizar una tasa de integridad de la pulpa de la fruta de ≥95 %. Esta bomba utiliza limpieza en línea CIP (limpieza in situ), lo que reduce el tiempo de limpieza de 2 horas a 30 minutos por ciclo de limpieza y cumple con los requisitos de GB 12695-2016 para materiales en contacto con alimentos.

La industria farmacéutica tiene requisitos estrictos de esterilidad y precisión. Una fábrica de vacunas en Beijing utiliza una bomba de lóbulos rotativos con función SIP (inyección de autoinstalación) para transportar vacunas inactivadas. El sistema de sellado utiliza material EPDM, que puede soportar la esterilización con vapor a 134 ℃. Su precisión de control de flujo alcanza ±0,5%, lo que garantiza que la desviación del ingrediente activo en cada lote de vacuna sea ≤2%, cumpliendo con los requisitos del Apéndice 1 de GMP para productos farmacéuticos estériles.

La clave para la industria de protección del medio ambiente es la resistencia a la obstrucción y al desgaste. Una planta de tratamiento de aguas residuales en Shenzhen utilizó una bomba de rotor de levas de corte para tratar lodos que contenían arena (25% de contenido de sólidos, diámetro de partículas de 2 a 5 mm). Un dispositivo de trituración previa pulverizó partículas grandes por debajo de 1 mm. La bomba funcionó durante 18 meses sin obstruirse, extendiendo el ciclo de mantenimiento cinco veces en comparación con la bomba de tornillo original.

En la industria química, la resistencia a la corrosión y la estabilidad son primordiales. Una fábrica de tintes en Liaoning utilizó una bomba Hastelloy C276 para transportar la solución de antraquinona (temperatura 120 ℃, pH 13), con un sello mecánico de fuelle metálico. Funcionó de forma continua durante 8.000 horas sin fallos, superando con creces las 6.000 horas acordadas contractualmente.

05. Errores de selección comunes y pautas para evitarlos

Error 1: Seleccionar una bomba basándose únicamente en el caudal. Una fábrica de pinturas, al transportar pintura de látex (viscosidad 5000 cP), seleccionó un modelo de bomba basándose únicamente en un caudal de 20 m³/h, ignorando el efecto de la viscosidad, lo que dio como resultado un caudal real de sólo 12 m³/h. El enfoque correcto es solicitar al fabricante curvas de corrección de rendimiento para diferentes viscosidades o proporcionar directamente una tabla de conversión de viscosidad-caudal.

Error 2: Ignorar las condiciones de transporte mixto gas-líquido. En los yacimientos petrolíferos, cuando se transporta gas y líquido asociado, si el contenido de gas excede el 10%, se requiere una bomba rotativa especial con función de separación de gas y líquido. Un yacimiento petrolífero en Xinjiang inicialmente no tuvo en cuenta este factor, lo que provocó frecuentes cavitaciones en las bombas. Después de sustituirla por una bomba de tornillo con cámara tampón, el funcionamiento se estabilizó.

Error 3: Buscar excesivamente marcas importadas. Una cervecería, cuando transportaba extracto de malta, cotizó 800.000 yuanes por una bomba importada, mientras que una bomba de levas sanitaria nacional (350.000 yuanes) tenía la certificación EHEDG y su rendimiento era idéntico después de 3 años de funcionamiento real. Para condiciones de operación no extremas, se recomienda priorizar marcas nacionales con certificaciones equivalentes.

**Concepto erróneo 4:** Selección de método de sellado inadecuado. Una planta química que utilizaba un sello mecánico estándar para transportar aceite de transferencia de calor a alta temperatura (300 ℃) experimentó fugas frecuentes. Reemplazarlo con un sello de fuelle metálico y agregar un sistema de enfriamiento extendió la vida útil del sello de 1 mes a 12 meses.

**Concepto erróneo 5:** Ignorar el espacio de instalación y mantenimiento. Un taller que utilizaba una bomba compacta debido al espacio limitado requirió desmontar toda la tubería y apagar la bomba durante 8 horas para reemplazar el sello mecánico. Un espacio de instalación razonable debe cumplir los siguientes requisitos: ≥1,5 veces la longitud de la bomba antes de la bomba, ≥0,8 metros hacia el lado de la bomba y ≥1,2 metros por encima de la bomba.
