Bomba centrífuga de succión final de una etapa IS: una solución integral de bomba industrial de alta eficiencia y ahorro de energía

La bomba centrífuga de succión final de una sola etapa serie IS se erige como una de las soluciones de bombas industriales más confiables, eficientes y ampliamente adoptadas en los mercados globales. Diseñada de acuerdo con los estándares ISO2858, la bomba IS ofrece un rendimiento hidráulico excelente, una estabilidad estructural superior y una alta rentabilidad, lo que la convierte en la opción preferida en el suministro de agua municipal, la circulación industrial, los sistemas HVAC de edificios y el riego agrícola.

Sus ventajas distintivas (alta eficiencia, bajo consumo de energía, fácil mantenimiento y larga vida útil) posicionan a la bomba IS como una pieza esencial del equipo de manejo de fluidos para instalaciones de fabricación, proyectos de infraestructura y aplicaciones comerciales. Este artículo completo explora sus características técnicas, principios de funcionamiento, especificaciones de rendimiento, escenarios de aplicación, pautas de selección y ventajas competitivas en el mercado.

1. Descripción general del producto

1.1 ¿Qué es una bomba centrífuga de succión final de una etapa IS??

La bomba IS es una bomba centrífuga horizontal, de una sola etapa y de succión única, diseñada para agua limpia o líquidos con propiedades similares. Esta estructura ofrece bajo nivel de ruido, funcionamiento suave y requisitos mínimos de mantenimiento.

1.2 Características clave de rendimiento

• Alta eficiencia de bombeo

• Estructura hidráulica que ahorra energía.

• Diseño robusto y duradero

• Funcionamiento estable y silencioso

• Fácil mantenimiento (diseño extraíble hacia atrás)

• Larga vida útil

• Amplio rango de flujo/cabeza

• La estandarización ISO garantiza la compatibilidad

2. Diseño estructural y ventajas mecánicas

La bomba IS integra múltiples optimizaciones de ingeniería para garantizar la estabilidad del rendimiento y una sólida confiabilidad mecánica.

2.1 Diseño estructural de extracción hacia atrás

Esta característica permite:

• Mantenimiento de impulsor, eje, cojinetes sin quitar tuberías de entrada/salida.

• Reducción del tiempo de inactividad del servicio

• Menor costo de mantenimiento

El diseño es especialmente útil en instalaciones industriales donde las tuberías son complejas.

2.2 Impulsor cerrado de alta eficiencia

El impulsor está fabricado con precisión y equilibrado dinámicamente para cumplir con los estándares ISO. Los beneficios incluyen:

• Mayor eficiencia hidráulica

• Pérdida de energía reducida debido a turbulencias.

• Resistencia al desgaste extendida

• Entrega de flujo estable

2.3 Eje de bomba de alta resistencia

Fabricados en acero al carbono de alta calidad o acero inoxidable:

• Alta rigidez

• Deflexión mínima

• Rotación estable a altas velocidades.

Esto asegura un acoplamiento suave con el motor y reduce el desgaste de los rodamientos.

2.4 Sistema de rodamientos

La bomba adopta:

• Rodamientos importados de alta resistencia.

• Diseño reductor de ruido

• Construcción antivibración

Garantizar largos intervalos de servicio.

2.5 Opciones de sello mecánico o sello de empaque

Ventajas del sello mecánico:

• Excelente rendimiento de sellado

• Adecuado para funcionamiento continuo

• Diseño sin fugas

Ventajas del sello de embalaje:

• Fácil de reemplazar

• Rentable

Ambos tipos de sellado están diseñados para funcionamiento industrial a largo plazo.

2.6 Materiales del cuerpo de la bomba de alta calidad

Las opciones comunes incluyen:

Material	Solicitud
Hierro fundido	Suministro general de agua y climatización.
SS304/SS316	Alimentos, químicos, agua de mar.
Bronce	Construcción naval, circulación de agua de mar.
Acero dúplex	Medios corrosivos y de alta presión

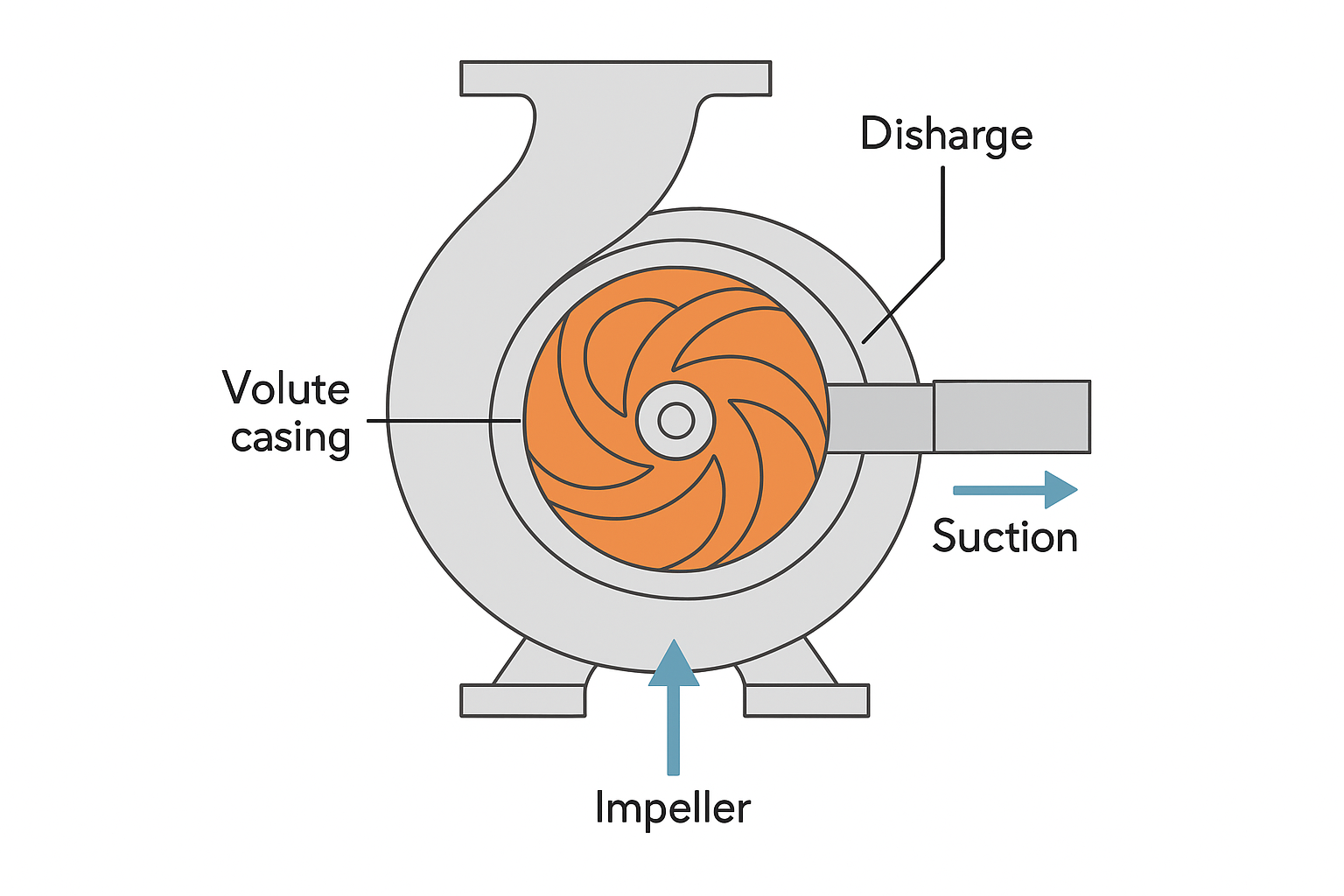

3. Principio de funcionamiento

La bomba IS funciona según la fuerza centrífuga creada por el impulsor giratorio:

1. El líquido ingresa al ojo del impulsor a través del puerto de succión.

2. El impulsor giratorio aumenta la velocidad del líquido.

3. La energía cinética se convierte en presión en la carcasa de la voluta.

4. El líquido presurizado sale a través del puerto de descarga.

Este mecanismo simple pero eficiente permite el suministro de agua continuo y estable en entornos industriales.

4. Rango de rendimiento

• Caudal: 6,3–400 m³/h

• Altura: 5–125 m

• Velocidad: 1450 / 2900 rpm

• Temperatura media: 0–80°C (temperatura más alta opcional)

• Clasificación de presión: PN16

• Eficiencia: hasta 88%

El amplio rango de rendimiento le da a la bomba IS una gran adaptabilidad para sistemas de agua de baja y media presión.

5. Tabla de parámetros técnicos (formato HTML)

Serie IS 50 (tipo de flujo pequeño)

Modelo	Caudal m³/h	cabeza m	Velocidad rpm	Eficiencia %	NPSHr m	Potencia kW	Entrada mm	Salida mm
IS50-32-125	6.3	20	2900	63	2.0	2.2	50	32
IS50-32-160	6.3	32	2900	58	2.0	3	50	32
IS50-32-200	6.3	50	2900	54	2.0	5.5	50	32
IS50-32-250	6.3	80	2900	48	2.5	7.5	50	32
IS50-32-315	6.3	125	2900	45	3.0	11	50	32

Serie IS 65 (tipo tráfico pequeño y medio)

Modelo	Fluir	Cabeza	Velocidad	Eficiencia	NPSHr	Fuerza	Entrada	Salida
IS65-50-125	12.5	20	2900	68	2.5	3	65	50
IS65-50-160	12.5	32	2900	65	2.5	5.5	65	50
IS65-50-200	12.5	50	2900	60	2.8	7.5	65	50
IS65-40-250	12.5	80	2900	55	3.0	11	65	40
IS65-40-315	12.5	125	2900	50	3.0	18.5	65	40

Serie IS 80 (tipo flujo industrial convencional)

Modelo	Fluir	Cabeza	Velocidad	Eficiencia	NPSHr	Fuerza	Entrada	Salida
IS80-65-125	25	20	2900	72	3.0	4	80	65
IS80-65-160	25	32	2900	72	3.0	7.5	80	65
IS80-65-200	25	50	2900	70	3.0	11	80	65
IS80-50-250	25	80	2900	68	3.2	18.5	80	50
IS80-50-315	25	125	2900	65	3.5	30	80	50

Serie IS 100 (alta eficiencia, tipo de aplicación amplia)

Modelo	Fluir	Cabeza	Velocidad	Eficiencia	NPSHr	Fuerza	Entrada	Salida
IS100-80-125	50	20	2900	80	3.5	7.5	100	80
IS100-80-160	50	32	2900	78	3.5	11	100	80
IS100-80-200	50	50	2900	75	3.8	15	100	80
IS100-65-250	50	80	2900	72	4.0	22	100	65
IS100-65-315	50	125	2900	70	4.2	37	100	65

Serie IS 125 (tipo de flujo medio a alto)

Modelo	Fluir	Cabeza	Velocidad	Eficiencia	NPSHr	Fuerza	Entrada	Salida
IS125-100-125	100	20	2900	82	4.0	15	125	100
IS125-100-160	100	32	2900	80	4.2	18.5	125	100
IS125-100-200	100	50	2900	80	4.5	22	125	100
IS125-100-250	100	80	2900	78	4.8	37	125	100
IS125-80-315	100	125	2900	75	5.0	55	125	80

Serie IS 150 (tipo de alto flujo y gran elevación)

Modelo	Fluir	Cabeza	Velocidad	Eficiencia	NPSHr	Fuerza	Entrada	Salida
IS150-125-125	200	20	2900	85	4.5	22	150	125
IS150-125-160	200	32	2900	84	4.5	30	150	125
IS150-125-200	200	50	2900	83	4.8	45	150	125
IS150-125-250	200	80	2900	82	5.0	55	150	125
IS150-100-315	200	125	2900	80	5.5	75	150	100

Serie IS 200 (bomba industrial grande)

Modelo	Fluir	Cabeza	Velocidad	Eficiencia	NPSHr	Fuerza	Entrada	Salida
IS200-150-125	400	20	1450	88	5.0	22	200	150
IS200-150-160	400	32	1450	88	5.0	30	200	150
IS200-150-200	400	50	1450	87	5.2	45	200	150
IS200-150-250	400	80	1450	85	5.2	75	200	150
IS200-125-315	400	125	1450	84	5.5	110	200	125

6. Escenarios de aplicación

6.1 Producción Industrial

Se utiliza para hacer circular agua en maquinaria, sistemas de refrigeración, lavado industrial, intercambio de calor y tuberías de proceso.

6.2 Sistemas de climatización

Ideal para:

• Circulación de agua fría

• Suministro de agua para torres de enfriamiento

• Agua de alimentación de caldera (si la temperatura es baja)

6.3 Ingeniería Municipal

• Abastecimiento de agua urbana

• Estaciones de aumento de presión

• Tratamiento de aguas residuales (para etapas de agua limpia)

6.4 Agricultura y riego

• Riego de tierras agrícolas

• Sistemas de rociadores

• Transferencia de agua del río

6.5 Sistemas contra incendios

La bomba IS se utiliza frecuentemente en:

• Bombas de refuerzo para hidrantes contra incendios

• Sistemas de circulación de agua contra incendios.

6. Comparación competitiva

Característica	ES bomba	Bomba multietapa	Bomba autocebante
Eficiencia	★★★★★	★★★★	★★★
Mantenimiento	Fácil	Medio	Fácil
Costo	Bajo	Alto	Medio
Presión de funcionamiento	Medio	muy alto	Bajo
Instalación	Simple	Medio	Simple
Uso Ideal	Trasvase de agua general	Necesidades de alta presión	elevación de succión

7. Directrices de selección

Para elegir la bomba IS correcta, considere:

• Caudal requerido

• cabeza requerida

• Tipo de líquido y temperatura.

• Entorno de instalación

• Diámetro de la tubería

• Rango de eficiencia del motor (motor estándar/de alta eficiencia)

También puedo ayudar a generar hojas de selección de bombas profesionales si es necesario.

8. Preguntas frecuentes (FAQ)

P1: ¿Qué líquidos puede manejar la bomba IS?

Agua limpia o líquidos con propiedades físico-químicas similares, hasta 80°C (temperatura superior opcional).

P2: ¿Se puede utilizar para agua de mar?

Sí, si se seleccionan materiales de acero inoxidable o bronce.

P3: ¿Cuánto dura la vida útil?

5 a 10 años dependiendo de las condiciones de trabajo y mantenimiento.

P4: ¿Es fácil de instalar?

Sí. La bomba está montada horizontalmente y cumple totalmente con los estándares de bridas ISO.

P5: ¿Puedo utilizar un VFD (inversor de frecuencia)?

Absolutamente. La bomba IS funciona perfectamente con control de frecuencia variable para ahorrar energía.
